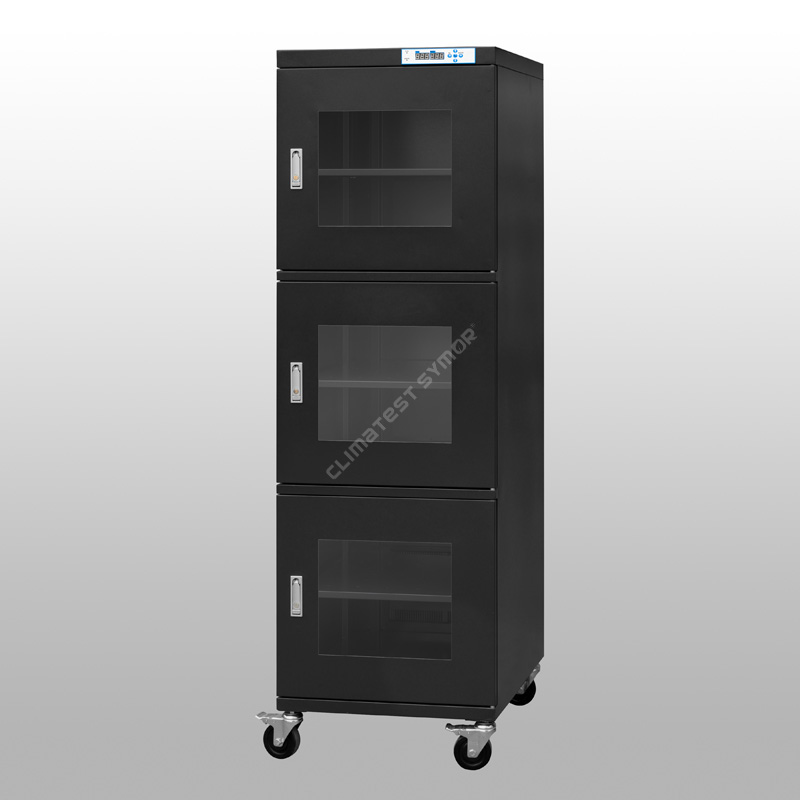

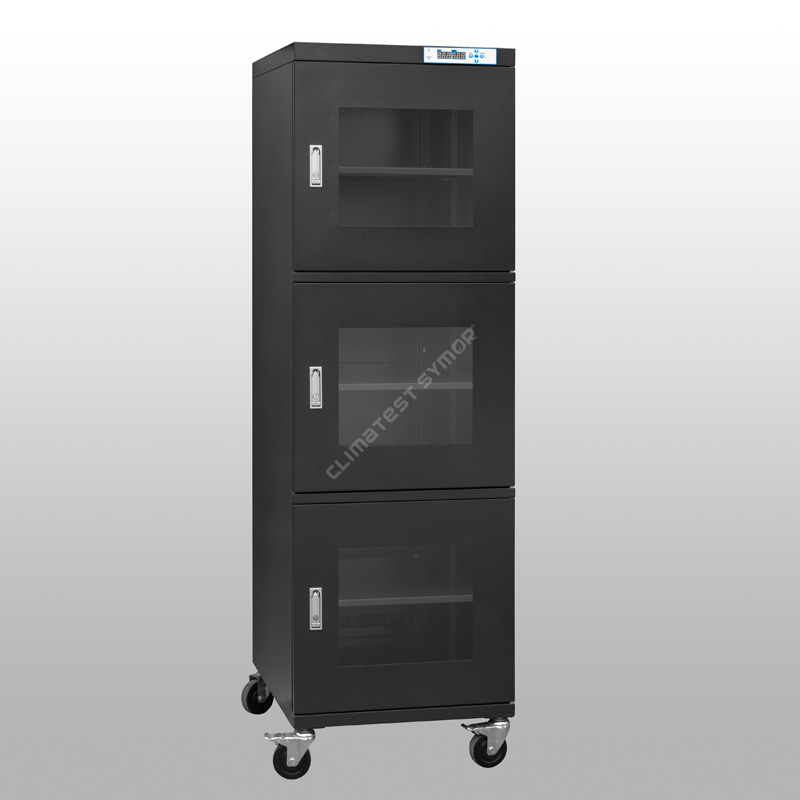

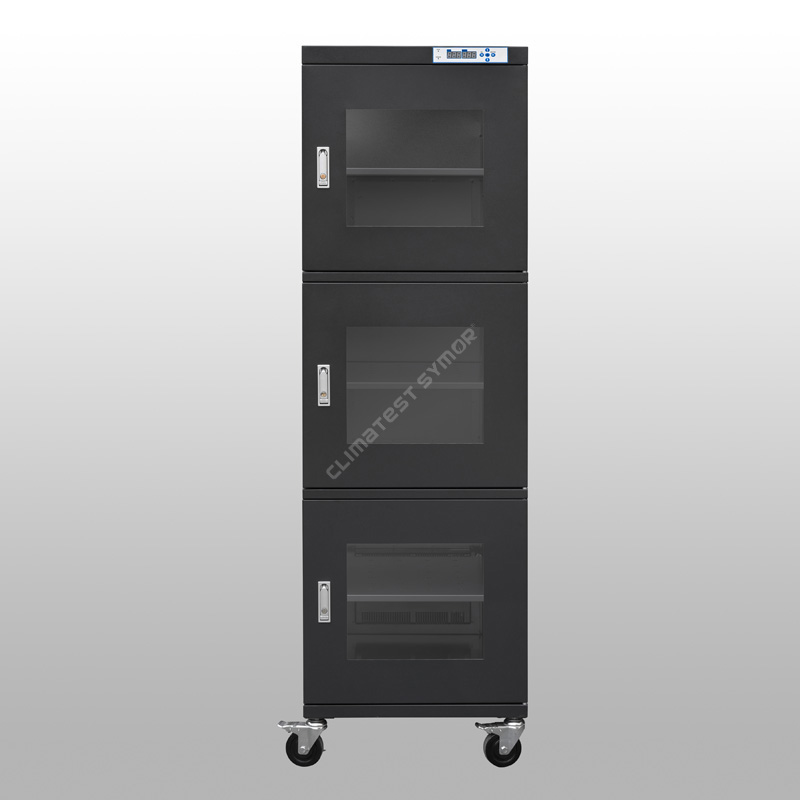

Nem kontrollü saklama kabini neme duyarlı cihazlar için hızlı nem alma depolama ortamı sağlar, nem kontrollü saklama kabini sadece kurutma depolaması için değil, aynı zamanda elektronik bileşenleriniz için hızlı nem giderme, toz geçirmez ve anti-statik (ESD) koruma sağlar.
Modeli: TDA718F
Kapasite: 718L
Nem: 20%-60%RH ayarlanabilir
İyileşme süresi: Maks. Kapı açıldıktan 30 dakika sonra 30 saniye sonra kapanır. (Ortam 25â %60 BN)
Raflar: 5 adet, yüksekliği ayarlanabilir
Renk: Koyu mavi, ESD kasası
İç boyut: W596*D682*H1723 MM
Dış boyut: G598*D710*Y1910 AA
Tanım
Climatest Symor® nem kontrollü saklama dolabı veya düşük nemli saklama dolabı, patentli teknoloji ile hassas nem kontrolünü sağlar, bu otomatik kuru dolap, baskılı devre kartları (PCB), plakalar, optik fiberler, kasetler, optik fiberler, entegre devreler, cipsler gibi MSD'yi depolamak için uygundur ve laboratuvar numunesi.
Şartname
Mod# ile F: ESD işlevi, Koyu Mavi renk.
F'siz Mod#: ESD işlevi yok, kirli beyaz renk
modeli |
Kapasite |
İç Boyut (G×D×Y,mm) |
Dış Boyut (G×D×Y,mm) |
Ortalama Güç (W) |
Brüt Ağırlık (kg) |
Maks. Yük/raf (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 litre |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 litre |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 litre |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 litre |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Özellik
·İsviçre orijinal ithal nem ve sıcaklık sensörünü benimser.
-Bu, kullanımda yüksek hassasiyet sağlar, ayrıca nem kontrol saklama dolabının hafıza fonksiyonu vardır, güç kesintisinden sonra yeniden ayarlamaya gerek yoktur.
· ABD DuPont anti-statik toz püskürtme ile 1,2 mm kalınlığında galvanizli çelikten yapılmıştır.
-Sağlam yapı, mükemmel yük taşıma, 18 toz püskürtme işlemi ile yüzey işleme, statik direnç değeri 10'u karşılar6 -108Ω.
·Aşırı nem alarmı + kapı açık alarmı ve veri kayıt sistemi ile donatılmıştır.
-İç nem ayar değerini aştığında veya kapı açıldığında, operatöre hatırlatmak için hemen sesli ve ışıklı alarm verir.
+15 yıl öngörülen kullanım ömrüne sahip güçlü kuru modül.
- Nem kontrollü saklama kabini, kurutucu olarak çok gözenekli moleküler eleği benimser, otomatik olarak yenilenebilir, sarf malzemesi ve değiştirme gerekmez.
·Mükemmel hava sızdırmazlık performansı

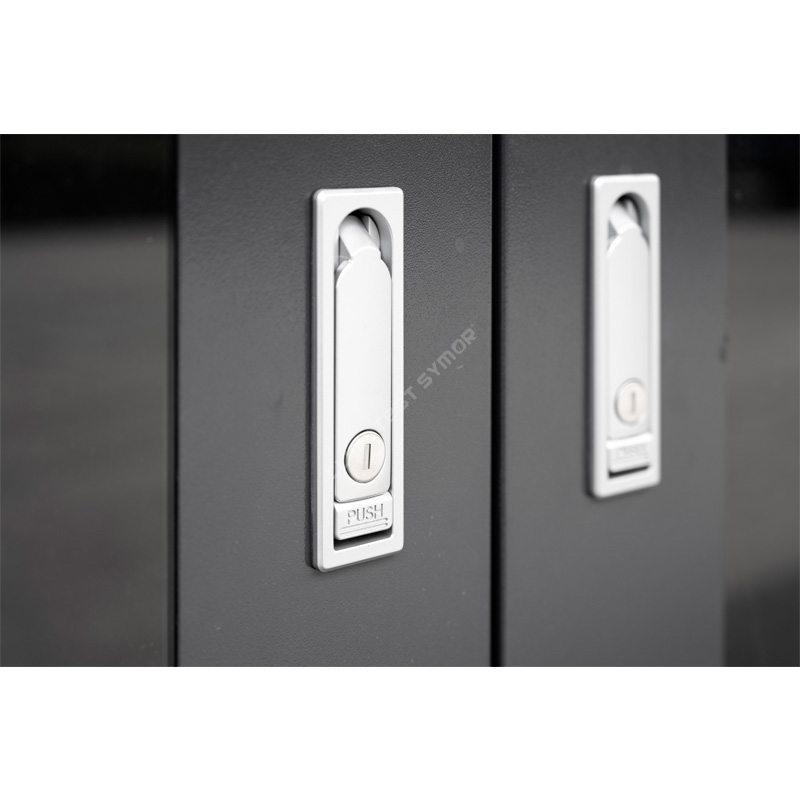

-Kuru kabinin tamamı, nem sızması olasılığını en aza indirmek için basınçlı kilide sahiptir.
40â nem kontrollü saklama dolabı nedir?
İklimci Symor® nem kontrollü saklama kabini, nemi %20 RH-%60 RH içinde kontrol etmek için kullanılır, bu aralıktaki herhangi bir nem noktası serbestçe ayarlanabilir, nem kontrollü saklama kabini, otomatik nem alma teknolojisini benimser.
Kuru ünite elektronik bir kuru kabinin, kuru hava kabininin kalbidir, otomatik olarak üretilebilen sentetik kurutucu ile yapılır ve bakım gerektirmez, bu sentetik kurutucu ömrü + 15 yıldır, değiştirmeye gerek yok, soğutma damlası yok, kurutucu torba yok, nitrojen gerekli değil, tüm nem alma işlemi sessiz ve çevreseldir.
Kuru ünite içinde en son sentetik kurutucu ve şekil hafızalı alaşım kullanılır, elektrik kesintisinden sonra bile sentetik kurutucu nemi emmeye devam eder, iç nem 24 saat içinde %10 BN'den fazla yükselmemelidir.
Elektronik için kuru kabin, yüksek doğruluklu İsviçre'den ithal RH ve sıcaklık sensörünü benimser; sensör, sentetik kurutucunun tazelenmesini ve geri dönüşümünü %2 doğrulukla otomatik olarak kontrol eder.
SMT prosesinde nem kontrollü saklama dolabı neden gereklidir?
Nem kontrollü saklama kabininin artan uygulamasıyla, elektronik üretim ve montaj endüstrisinde elektronik bileşenlerin nem kontrollü depolanması zorunlu hale gelir. Elektronik bileşenler fabrika çıkışından önce neme duyarlı seviye (MSL) ile işaretlenmiştir, IPC standardı nem gereksinimini belirtir. Karşılık gelen MSL kapsamındaki entegre devreler için, şu anda standartta iki ana öneri vardır; bunlar, nem almalı bir kuru saklama dolabında veya kuru kutuda ><5%RH ve ><%10RH depolama şeklindedir."Paketlenmemiş MSD için, maruz kalma süresi 72 saati geçmediğinde, belirtilen nem altında (%10 bağıl nemin altında veya %5 bağıl nemin altı gibi) bir nem kontrollü saklama kabininde 5 kat veya 10 kat daha uzun süre saklanabilir, zemin ömrü uzatılabilir. kurtarıldı.â
Normal depolama |
Yeniden akış süreci |
||
|
|
|
|
Ortamdaki nem paketlere nüfuz eder. |
Isıtma sırasında, kalıp ve reçineyi ayıran su buharı basıncı artar. |
Su buharı ısıtma altında genişlemeye devam ederek paketleri patlatır. |
Su buharı paketleri kırarak mikro çatlamalara neden olur. |
20%-60%RH Serisi nem alma hızı:
(Ortam 25 derece C, nem %60 Bağıl Nem)
Elektronik kuru kabin ve nitrojen kabini arasındaki fark:
1. Azot kabini, inert gaz koruma ortamı oluşturmak için kabin içindeki oksijeni sıkmak için nitrojen gazı ile doldurulur, bu şekilde gofretlerin, IC yongalarının ve LED yongalarının oksitlenmesini önleyebilir. düşük nem ve oksidasyon önleyici depolamayı karşılamak için nitrojen tahliyesi, nitrojen saflığının>% 99 olması önerilir, nitrojen kabini genellikle mikroelektronik, yarı iletken endüstrilerinde kullanılır. ve dışarıya deşarj, düşük nemli bir depolama ortamı oluşturmak için nem kontrol kabiliyetine sahiptir.2. Azot kabini, oksijensiz veya düşük oksijenli bir ortam oluşturmak için inert gazı kullanır, nitrojen kabinine konulan ürünler, temel olarak neme dayanıklı ambalaj, oksidasyonun gerçekleşmesi zordur. Elektronik kuru kabin sadece nemi kontrol edebilir, oksidasyon önleme işlevi yoktur, oksijen içeriği neredeyse ortamla aynıdır. çevre.
Nem kontrol saklama kabininin özellikleri
Bağımsız modüler tasarım: Bu nem kontrol depolama kabini, patentli bir modüler tasarım, sıcaklık ve nem göstergesi, kontrol sistemi, ısıtma modülü, kuru modüller hızlı bir şekilde değiştirilebilir, bakım basittir, bu bakım verimliliğini önemli ölçüde artırır.
Çevresel tasarım: Nem kontrol depolama kabininin tamamı çevreyi kirletecek atık üretmez. Bu model, makine gövdesinin ana yapısı eksiksiz, tahribatsız ise, uzun süreli kullanım için tasarlanmıştır, yalnızca hatalı modülün periyodik olarak kontrol edilmesi ve değiştirilmesi gerekir, sonsuza kadar kullanılabilir, bu en son yeşil tasarımdır. çevre korumaya.
Kolay kullanım: Karmaşık ayarlar yoktur ve personelin eğitime ihtiyacı yoktur, makinenin yalnızca fişe takılması gerekir, tam otomatik olarak çalışabilir. Verimli bir endüstriyel sınıf nem kontrol saklama dolabıdır. Sadece personel eğitim maliyetinden tasarruf etmekle kalmaz, aynı zamanda fabrikanın üretim verimliliğini de büyük ölçüde artırır.

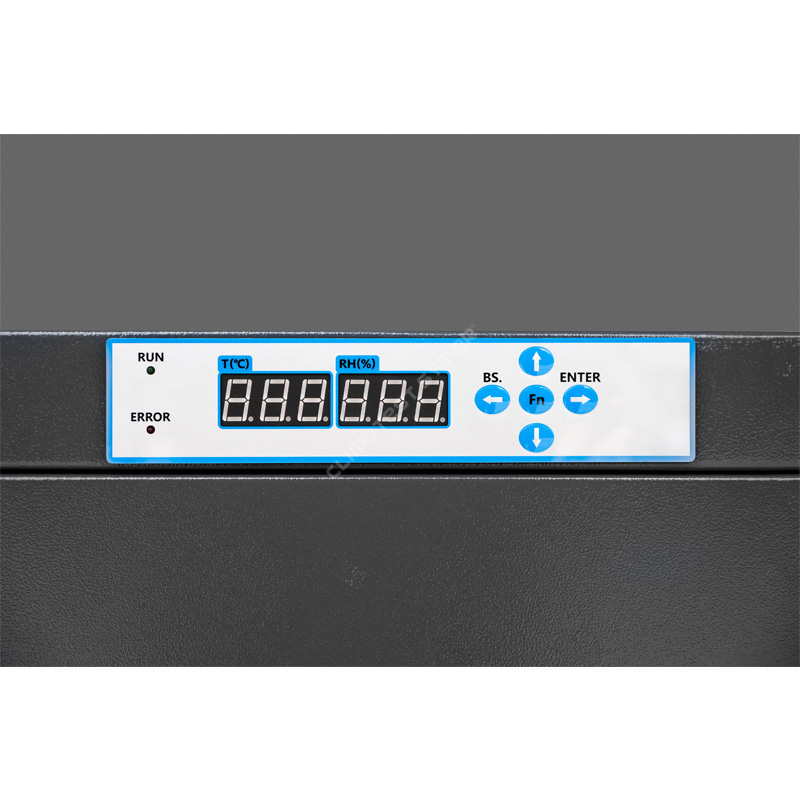

Kalibrasyon hatırlatıcısı: Sensörlerin kayması, nem kontrol saklama kabini doğruluğunu etkiler. ISO düzenlemesine uymak için bu modelde kalibrasyon son kullanma tarihini hatırlatma işlevi sunulmaktadır. Sensör önceden ayarlanmış günleri aştığında, kontrolördeki ondalık nokta kullanıcıya hatırlatmak için yanıp söner, bu fonksiyon insan gücünden etkili bir şekilde tasarruf sağlar.
Nem kontrol depolama kabini hakkında daha fazla bilgi için lütfen www.climatestsymor.com web sitemizi ziyaret edin veya doğrudan sales@climatestsymor.com adresine e-posta gönderin, sizi en kısa sürede geri alacağız, olası işbirliği için hoş geldiniz.
