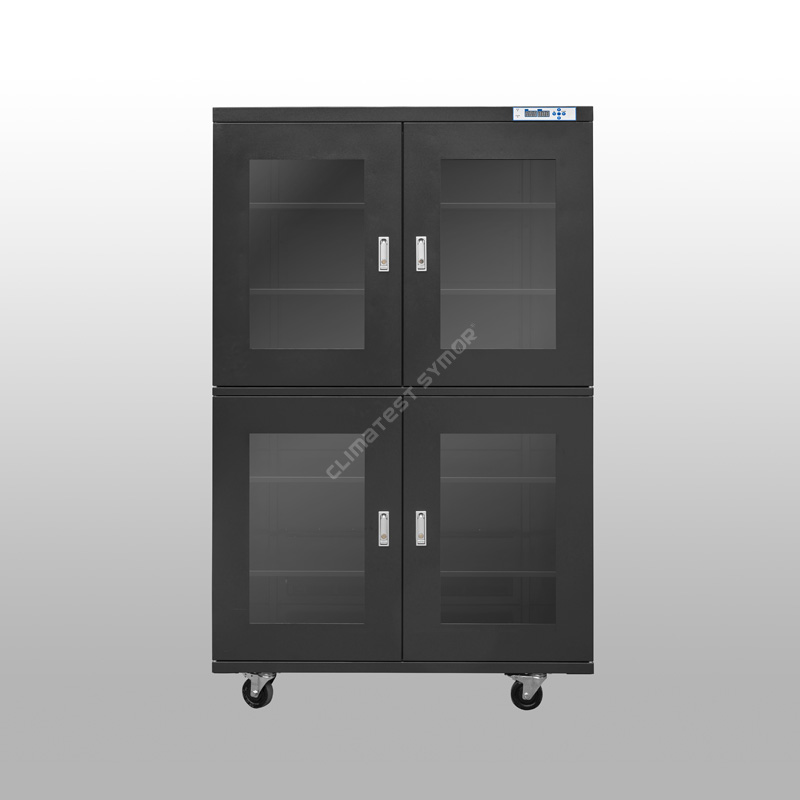

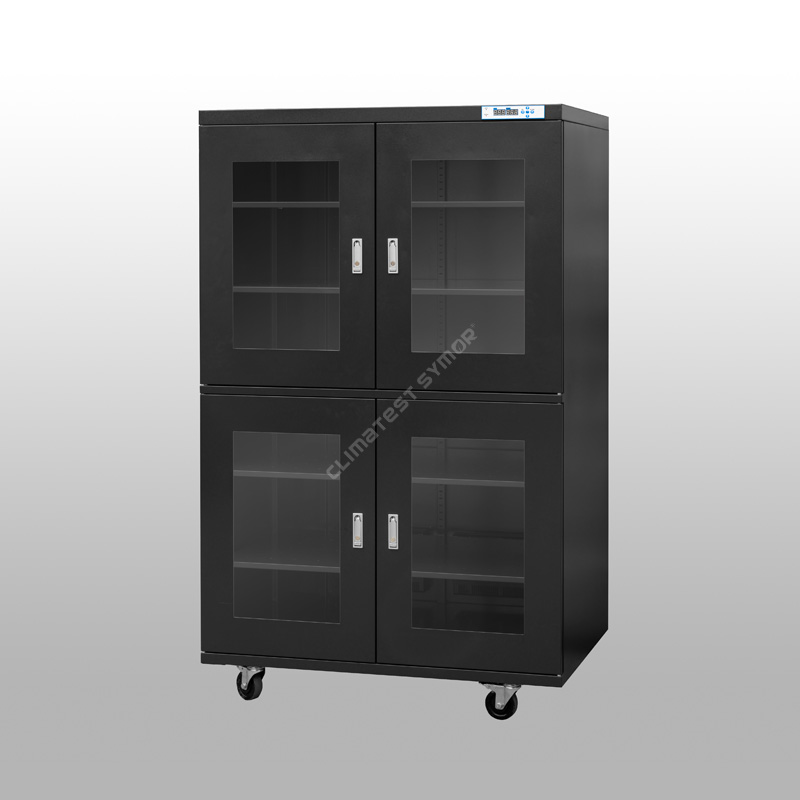

Düşük nem kontrollü kuru dolaplar

Tanım

<%1 RH Düşük nem kontrollü kuru dolaplar öncelikle yüksek nem hassasiyeti seviyeleri (MSL) kapsamında (özellikle Seviye 4, 5, 5a ve 6) sınıflandırılan elektronik bileşenler için tasarlanmıştır. Bu ultra düşük nemli depolama dolapları, <%1 RH depolama ortamını sürekli olarak koruyabilir ve dolayısıyla uluslararası endüstri standardı IPC/JEDEC J-STD-033 ile uyumludur.

 Düşük nem kontrollü kuru dolaplar: Şartname

Düşük nem kontrollü kuru dolaplar: Özellik

▸Bağıl Nem: <%1RH, MSL 4, 5, 5a ve 6 için ultra düşük nemli depolama çözümü sunar.

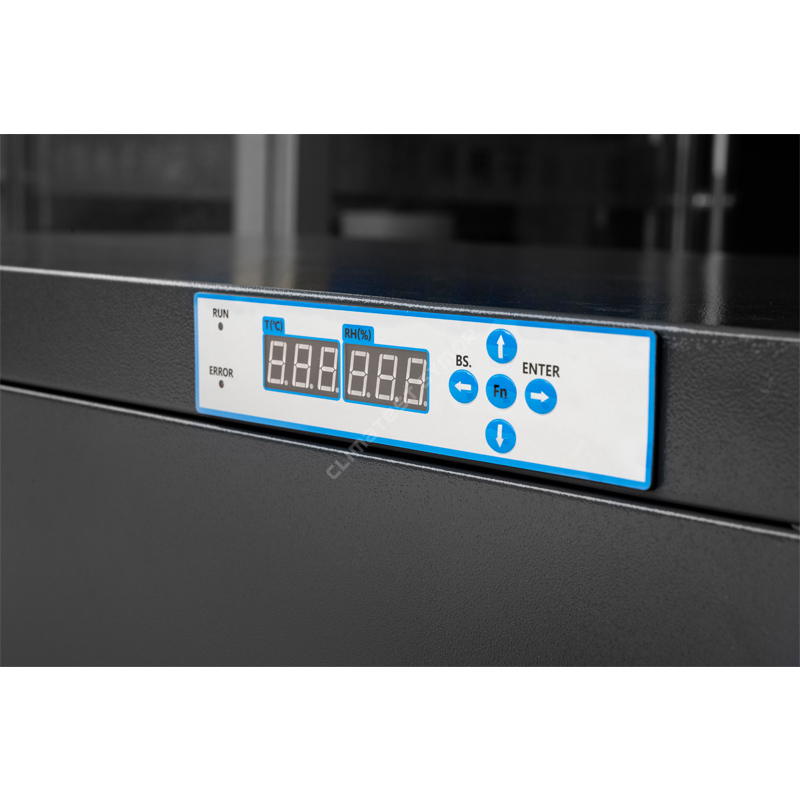

▸Dijital Ekran: Mikrobilgisayar kontrollü LED HD ekran, kullanıcı dostu RH ayarı, gerçek zamanlı izleme.

▸ESD güvenli: Yüzey anti-statik direnci 10⁵–10⁹ Ω.

▸Ayarlanabilir Raflar: Yüksekliği ayarlanabilir, farklı boyutlardaki bileşenlere uygundur.

▸Hafıza Fonksiyonu: Elektrik kesintisinden sonra sıfırlamaya gerek yoktur.

▸Enerji Verimliliği: Son derece etkili nem kontrolünü korurken güç tasarrufu sağlar.

Nem nasıl giderilir?

<%1 RH Düşük nem kontrollü kuru dolapların nem alma prensibi "moleküler elekler aracılığıyla fiziksel adsorpsiyon + döngüsel rejenerasyon"dur (en güvenilir yöntem), normal TE soğutmalı kuru kabin bu kadar ultra düşük bir nem seviyesine ulaşamaz.

Adsorpsiyon Süreci: Kabinde adsorban malzeme olarak moleküler elekler kullanılmıştır; Bu elekler, tıpkı bir süngerin suyu emmesi gibi, havadaki su moleküllerini emen geniş bir nano ölçekli mikro gözenek ağına sahiptir. Bir fan nemli havayı, su moleküllerinin fiziksel adsorpsiyona uğradığı kuru ünitelere çeker ve kurumuş hava daha sonra kabinin iç kısmına geri gönderilir.

Yenilenmeİşlem:Moleküler elek adsorpsiyon doygunluğuna ulaştığında sistem, adsorbe edilen su moleküllerini su buharına dönüştürmek için otomatik olarak düşük sıcaklıkta ısıtmayı yavaşça başlatır ve bu daha sonra kabinden dışarı atılır; moleküler elek böylece nem emme kapasitesini geri kazandırır.

<%1RH Düşük nem kontrollü kuru dolaplar, iç ortamın hassas kontrolünü ve izlenmesini sağlamak için İsviçre'den ithal Bağıl Nem (RH) ve sıcaklık sensörleri dahil olmak üzere ileri teknolojiyi kullanır; nem sensörü doğruluğu +/-%2RH'dir. Kuru dolaplar, istikrarlı, düşük nemli bir ortam sağlayarak hassas öğeleri korozyon, küf ve bozulma gibi nemin zararlı etkilerinden etkili bir şekilde korur.

SMT montajında ​​düşük nem kontrollü kuru dolaplar

SMT (Yüzeye Montaj Teknolojisi) endüstrisinde, <%1 RH kuru kabinlerin birincil uygulaması, Neme Duyarlı Cihazların (MSD'ler) özel yönetimi ve kontrolüdür, yeniden akışlı lehimlemeden önce tamamen kuru kalmalarını sağlar ve böylece "patlamış mısır etkisi"nden kaynaklanan bileşen hasarını önler.

Zemin Ömrü, bir MSD'nin (Neme Duyarlı Cihaz) nem bariyerli vakum torbasından çıkarıldıktan sonra standart fabrika ortamında (≤30°C / %60 RH) kalabileceği ve aynı zamanda yerleştirme ve yeniden akış lehimleme için güvenli kalabileceği izin verilen maksimum süreyi ifade eder.

Uygulama Yöntemi: MSL Seviye 4–6 bileşenleri vakum torbalarından çıkarıldıktan sonra, montaj ve yeniden akışlı lehimleme işlemleri belirtilen zemin ömrü içinde tamamlanmazsa, derhal <%1 RH kuru depolama kabinine yerleştirilmelidirler. <%1 RH'ye sahip bu ultra düşük nemli ortamda, bileşenlerin nem emme süreci etkili bir şekilde "duraklatılır" ve kalan zemin ömrü sona erer, kuru kabin, kullanım için doğrudan hatta yüklenebilen ön pişirme işlemini gerçekleştirmez, böylece üretim verimliliği önemli ölçüde artar.

Gerçek zamanlı nem profili(Ortam nemi %60 bağıl nem, yüksüz):

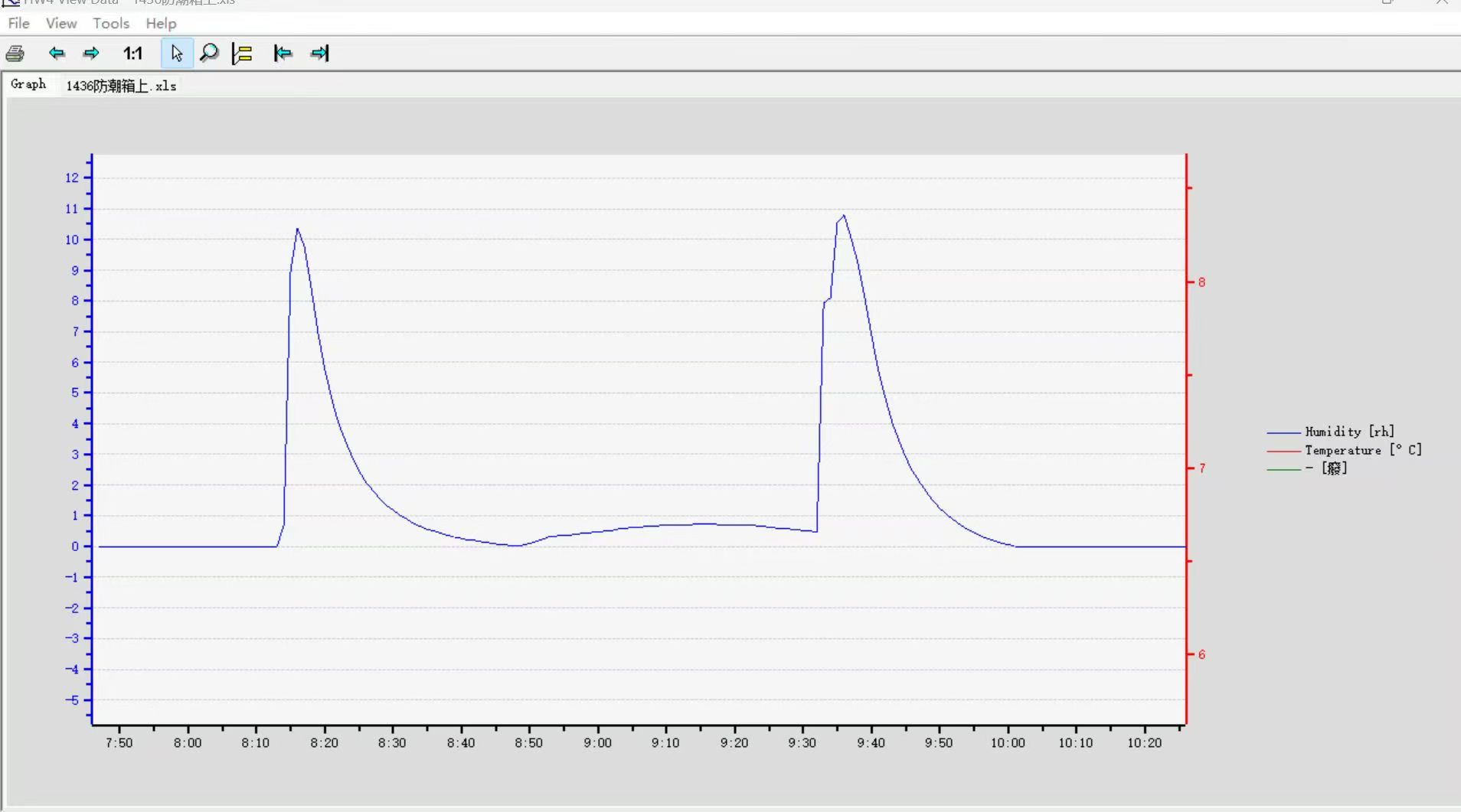

Kapıyı her seferinde 30 saniye açıp ardından kapatın:

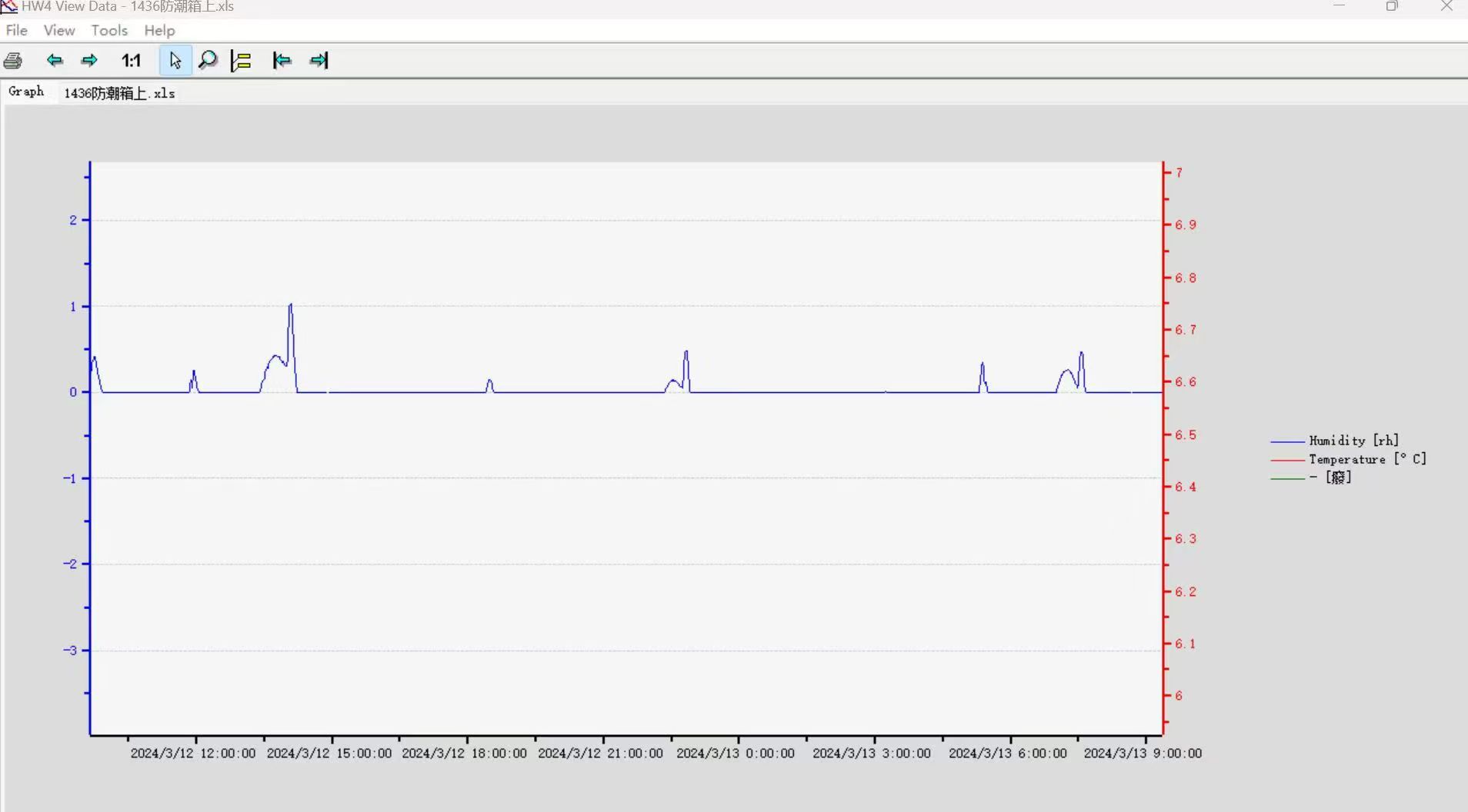

Kapıyı açmadan uzun süreli saklama:

Sevkiyattan önce gerçek zamanlı nem ölçümü

Sevkiyattan önce <%1 RH kuru kabini yeniden ölçmek için yüksek hassasiyetli Rotronics higrometre kullanıyoruz ve kalibrasyon sertifikası veriyoruz, her kabinde dikkatli bir şekilde hata ayıklıyoruz ve müşterinin eline ulaştıktan sonra her şeyin iyi çalıştığından emin oluyoruz, bu aynı zamanda bir sorumluluktur, Symor'un kalite kontrolü ve müşterilerin kuru kabinlerimiz hakkında geri bildirimleri konusunda endişeleri vardır, birçok müşterinin tekrar sipariş vermesinin nedeninin bu olduğunu düşünüyoruz.

Düşük nemli kuru dolaplar ile nitrojen dolapları arasındaki fark:

▸Düşük nemli kurutma kabinleri, nemi almak için kuru üniteler kullanır, sarf malzemesi veya değiştirme gerektirmez ve nemi emerek otomatik olarak dışarıya tahliye eder.

▸Azot temizleme kabinleri, düşük nem ve düşük oksijen seviyesinde depolama uygulamasına ulaşmak için nitrojen gazı kullanır, N2 gazı sarf malzemesidir.

<%1RH Düşük nem kontrollü kuru dolaplar: Uygulama

▸Yarı İletken ve Elektronik İmalatı:

. Gofretler/Cipsler/BGA'lar/PCB'ler: 2a ile 5a arasında değişen Nem Hassasiyet Düzeyine (MSL) sahip neme duyarlı bileşenler için, lehimleme sırasında iç nemin hızla buharlaşmasının neden olduğu "patlamış mısır etkisini" (iç çatlama) önler.

. Fotorezistler/Akışlar: Nem emiliminden kaynaklanan performans bozulmasını önler.

▸Hassas Optik ve Enstrümantasyon

. Yüksek Hassasiyetli Lensler / Kaplamalı Optikler / Fiber Uç Yüzleri

%1'den daha düşük bağıl nem Düşük nem kontrollü kuru dolaplar hakkında daha fazla bilgi için lütfen www.climatestsymor.com web sitemizi ziyaret edin veya sales@climatestsymor.com adresine bir e-posta gönderin. Size mümkün olan en kısa sürede cevap vereceğiz ve olası işbirliğini memnuniyetle karşılayacağız.
