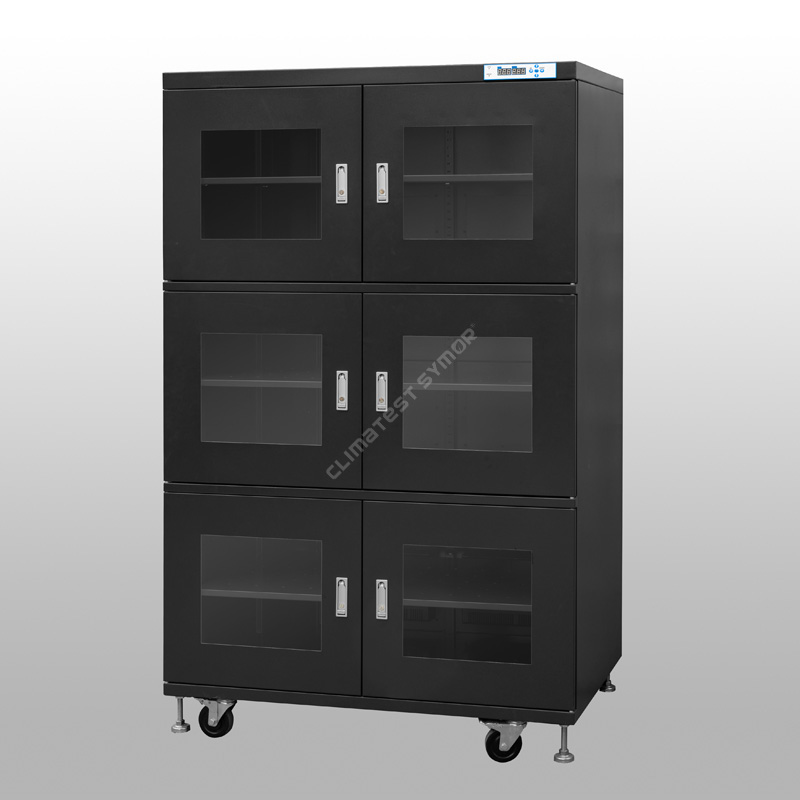

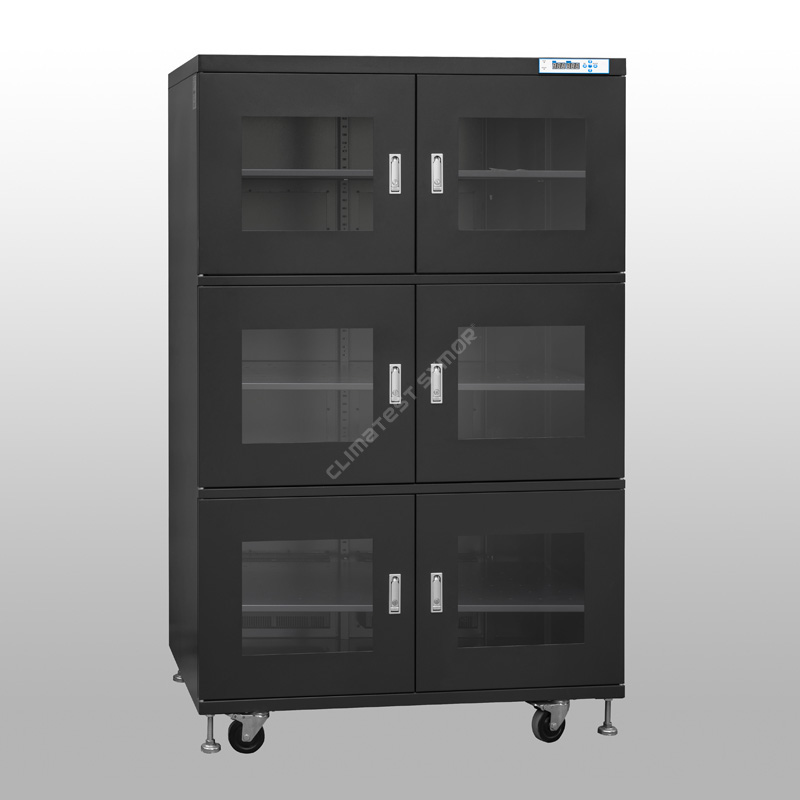

%1 RH'nin altında Kuru Kabin

Tanım

%1'in Altında Bağıl Nem Kuru Kabin, SMT üretim hatları için ultra düşük nem depolama sağlar. En gelişmiş nem alma teknolojisini kullanan kabin, neme duyarlı bileşenlerde "patlamış mısır etkisini" önleyen, bunların kullanılabilir zemin ömrünü uzatan ve maliyetli nitrojen veya sık sık yüksek sıcaklıkta pişirme ihtiyacını ortadan kaldıran son derece kuru bir atmosfer yaratır.

%1 RH'nin altında Kuru Dolaplar: Özellikler

%1 RH'nin altında Kuru Dolaplar: Özellik

▸Bağıl Nem: <%1RH, MSL 4, 5, 5a ve 6 için ultra düşük nemli depolama çözümü sunar.

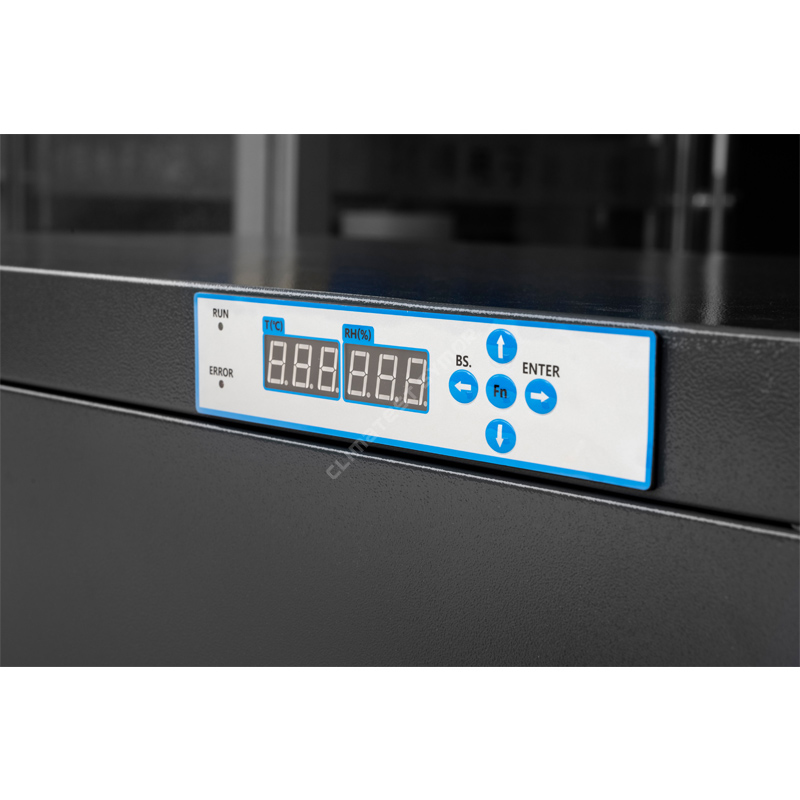

▸Dijital Ekran: Mikrobilgisayar kontrollü LED HD ekran, kullanıcı dostu RH ayarı, gerçek zamanlı izleme.

▸ESD güvenli: Yüzey anti-statik direnci 10⁵–10⁹ Ω.

▸Ayarlanabilir Raflar: Yüksekliği ayarlanabilir, farklı boyutlardaki bileşenlere uygundur.

▸Hafıza Fonksiyonu: Elektrik kesintisinden sonra sıfırlamaya gerek yoktur.

▸Enerji Verimliliği: Son derece etkili nem kontrolünü korurken güç tasarrufu sağlar.

Nem nasıl giderilir?

%1'in altındaki bağıl nem Kuru Kabinlerin nem alma prensibi "moleküler elekler aracılığıyla fiziksel adsorpsiyon + döngüsel rejenerasyon"dur (en güvenilir yöntem), normal TE soğutmalı kuru kabin bu kadar ultra düşük bir nem seviyesine ulaşamaz.

Adsorpsiyon Süreci: Kabinde adsorban malzeme olarak moleküler elekler kullanılmıştır; Bu elekler, tıpkı bir süngerin suyu emmesi gibi, havadaki su moleküllerini emen geniş bir nano ölçekli mikro gözenek ağına sahiptir. Bir fan nemli havayı, su moleküllerinin fiziksel adsorpsiyona uğradığı kuru ünitelere çeker ve kurumuş hava daha sonra kabinin iç kısmına geri gönderilir.

Yenilenmeİşlem:Moleküler elek adsorpsiyon doygunluğuna ulaştığında sistem, adsorbe edilen su moleküllerini su buharına dönüştürmek için otomatik olarak düşük sıcaklıkta ısıtmayı yavaşça başlatır ve bu daha sonra kabinden dışarı atılır; moleküler elek böylece nem emme kapasitesini geri kazandırır.

%1'in altında RH Kuru Dolaplar, iç ortamın hassas kontrolünü ve izlenmesini sağlamak için İsviçre'den ithal Bağıl Nem (RH) ve sıcaklık sensörleri dahil olmak üzere ileri teknolojiyi kullanır; nem sensörünün doğruluğu +/-%2 RH'dir. Kuru dolaplar, istikrarlı, düşük nemli bir ortam sağlayarak hassas eşyaları nemin zararlı etkilerinden etkili bir şekilde korur.

SMT Elektronik İmalatındaki Uygulamalar

%1'in altında bağıl nem oranına sahip kuru dolaplar, IPC/JEDEC J-STD-033 standartlarına göre MSL 4, 5, 5A ve 6 olarak sınıflandırılan Neme Duyarlı Cihazlar (MSD'ler) için gereklidir:

▸Birincil Kullanım Durumları: "Patlamış Mısır Etkisinin" Önlenmesi: Yeniden akışlı lehimleme sırasında (en yüksek sıcaklıklar ~260°C), plastik IC paketlerinin içinde sıkışan nem buhara dönüşerek iç çatlaklara ve katmanların ayrılmasına neden olur. Ultra düşük nem depolama, lehimlemeden önce bu nemi ortadan kaldırır.

▸Zemin Ömrünün Duraklatılması: MSD'ler kapalı nem bariyerli torbalarından çıkarıldığında "zemin ömrü" saati işlemeye başlar. Bunları <%1 bağıl nem kabininde saklamak bu zamanlayıcıyı etkili bir şekilde duraklatır ve kullanılmayan bileşenlerin güvenli bir şekilde saklanmasına ve daha sonra pişirmeden yeniden kullanılmasına olanak tanır.

▸Oksidasyonu Önleme: Ultra kuru atmosfer, açıkta kalan bakır pedlerin, gümüş kaplamaların ve lehimlenebilir yüzeylerin oksidasyonunu önleyerek lehimlenebilirliği yıllarca korur

Zemin Ömrü, bir MSD'nin (Neme Duyarlı Cihaz) nem bariyerli vakum torbasından çıkarıldıktan sonra standart fabrika ortamında (≤30°C / %60 RH) kalabileceği ve aynı zamanda yerleştirme ve yeniden akış lehimleme için güvenli kalabileceği izin verilen maksimum süreyi ifade eder.

Uygulama Yöntemi: MSL Seviye 4–6 bileşenleri vakum torbalarından çıkarıldıktan sonra, montaj ve yeniden akışlı lehimleme işlemleri belirtilen zemin ömrü içinde tamamlanmazsa, derhal %1'in altında bağıl nem kuru kabine yerleştirilmelidirler. <%1 RH'ye sahip bu ultra düşük nemli ortamda, bileşenlerin nem emme süreci etkili bir şekilde "duraklatılır" ve kalan zemin ömrü sona erer, kuru kabin, kullanım için doğrudan hatta yüklenebilen ön pişirme işlemini gerçekleştirmez, böylece üretim verimliliği önemli ölçüde artar.

Gerçek zamanlı nem profili(Ortam nemi %60 bağıl nem, yüksüz):

Kapıyı her seferinde 30 saniye açıp ardından kapatın:

Kapıyı açmadan uzun süreli saklama:

Sevkiyattan önce gerçek zamanlı nem ölçümü

Nakliye öncesinde %1 bağıl nemin altındaki Kuru Kabini yeniden ölçmek için yüksek hassasiyetli Rotronics higrometre kullanıyoruz ve kalibrasyon sertifikası veriyoruz, her kabinde dikkatli bir şekilde hata ayıklıyoruz ve müşterinin eline ulaştıktan sonra her şeyin iyi çalıştığından emin oluyoruz, bu aynı zamanda bir sorumluluktur, Symor'un kalite kontrolü ve müşterilerin kuru kabinlerimiz hakkında geri bildirimleriyle ilgili endişeleri vardır; birçok müşterinin tekrar sipariş vermesinin nedeninin bu olduğunu düşünüyoruz.

Kuru dolaplar ve nitrojen dolapları arasındaki fark:

▸Kurutma dolapları, nemi almak için kuru üniteler kullanır, sarf malzemesi veya değiştirme gerektirmez ve nemi emerek otomatik olarak dışarıya atar.

▸Azot dolapları, düşük nem ve düşük oksijen seviyesinde depolama uygulamasına ulaşmak için nitrojen temizlemeyi kullanır, N2 gazı tüketilebilir.

<%1 RH Gerektiren Bileşenler Kuru Dolaplar:

▸IC'ler, BGA'lar, QFP'ler ve MSL 5/6'ya sahip tüm SMD bileşenleri

▸Çıplak PCB'ler (oksidasyonu ve nem emilimini önler)

▸3D yazıcı metal tozları (higroskopik ve reaktif)

Endüstri Standartlarına Uygunluk

%1'in altında bağıl nem oranı olan kuru dolaplar aşağıdakileri karşılayacak veya aşacak şekilde tasarlanmıştır:

IPC/JEDEC J-STD-033             MSD'lerin taşınması, paketlenmesi ve depolanması

IPC-1601                                  PCB'lerin depolanması ve taşınması

IEC 61340-5-1                            ESD kontrolü (ESD güvenli modeller için)

Kimler bizden satın alıyor?

Symor, Micron, ST elektronik, Phoenix Semiconductor, REC Solar, Wistron, Foxconn gibi dünyaca ünlü yarı iletken ve elektronik üreticilerine ve Stanford, Illinois, ETH Zürich gibi üniversitelere düşük nem kontrollü kabinler satıyor.

▸Temel Sorun Noktalarını Ele Alın: MSD (Neme Duyarlı Cihaz) Yönetiminin Zorluklarını Tamamen Çözmek

▸Maliyeti azaltın ve montaj verimliliğini artırın: önemli bir yatırım getirisi (ROI) sağladı

▸Olağanüstü Ürün Performansı: Kararlı ve Güvenilir Nem Kontrol Teknolojisi

%1'in altındaki RH kuru dolaplar hakkında daha fazla bilgi için lütfen web sitemizi ziyaret edin.www.climatestsymor.comveya sales@climatestsymor.com adresine bir e-posta gönderin. Size mümkün olan en kısa sürede cevap vereceğiz ve olası işbirliğini memnuniyetle karşılayacağız.
