ESD kuru saklama kabini, neme duyarlı cihazlar için hızlı nem alma depolama ortamı sağlar, ESD kuru saklama kabini, yalnızca kurutma depolaması için değil, aynı zamanda elektronik bileşenleriniz için hızlı nem giderme, toz geçirmez ve anti-statik (ESD) koruma sağlar.

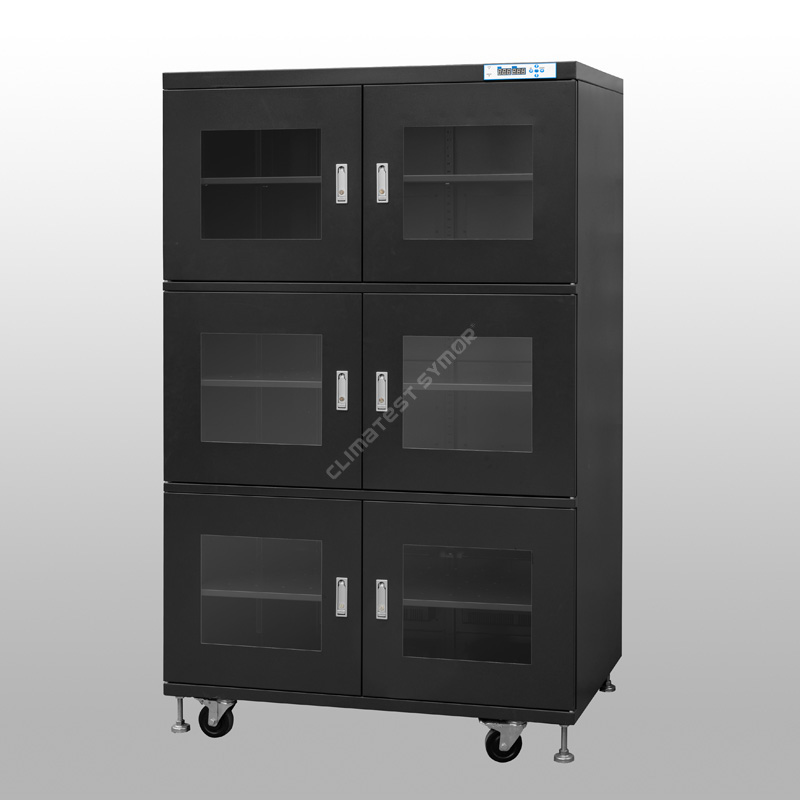

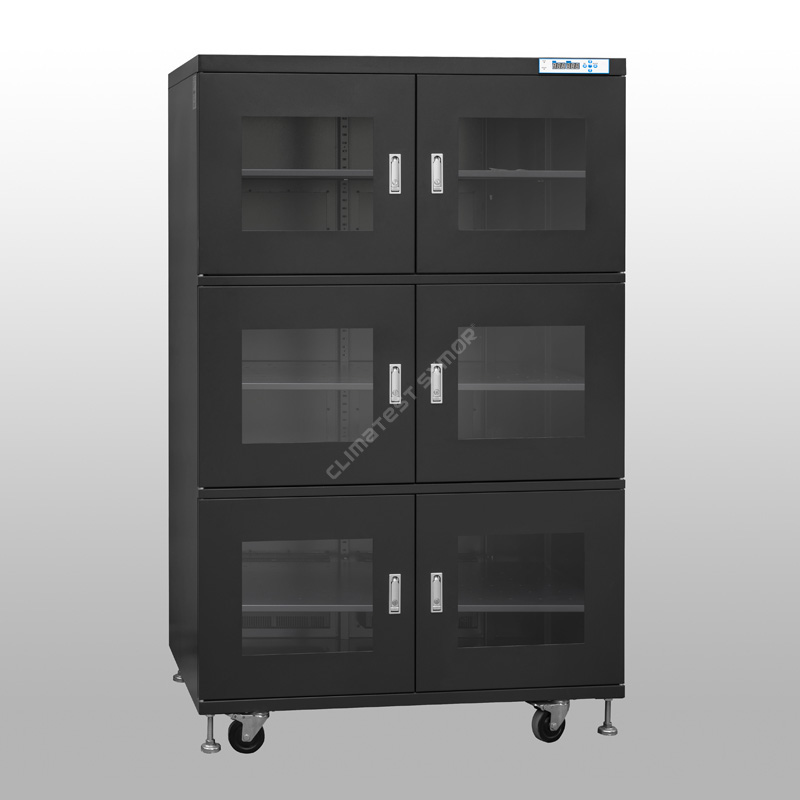

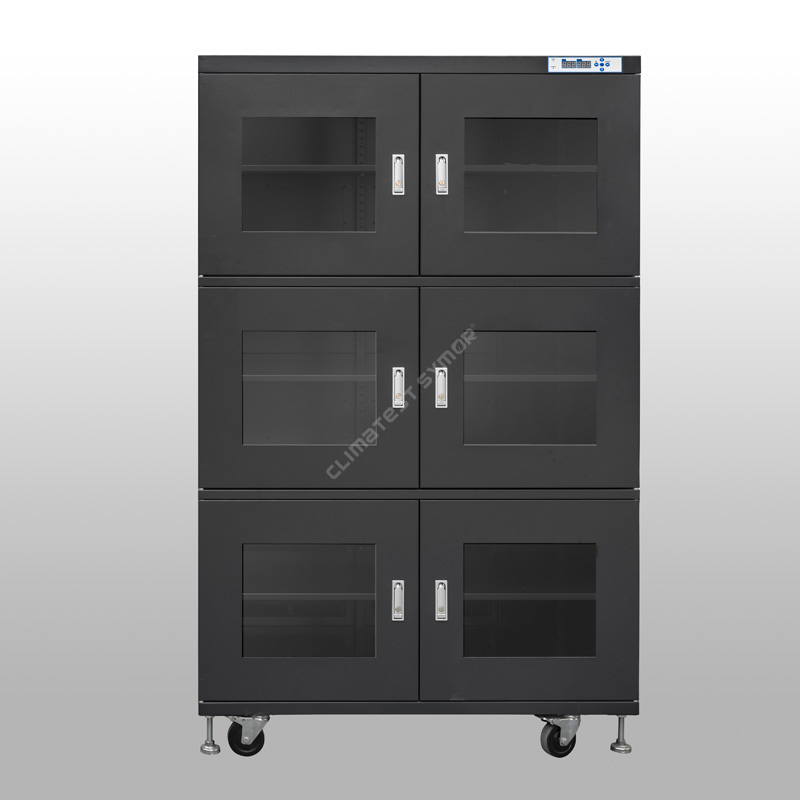

Modeli: TDA1436F-6
Kapasite: 1436L
Nem: 20%-60%RH ayarlanabilir
Kurtarma süresi: Maks. Kapıyı açtıktan 30 dakika sonra 30 saniye sonra kapandı. (Ortam 25â %60 BN)
Raflar: 5 adet, yüksekliği ayarlanabilir
Renk: Koyu mavi, ESD güvenli
İç boyut: G1198*D682*Y1723 MM
Dış boyut: G1200*D710*Y1910 AA
Tanım
Climatest Symor® ESD kuru saklama dolabı veya düşük nemli kuru saklama dolabı, patentli teknoloji ile hassas nem kontrolü sağlar, bu otomatik kuru dolap, baskılı devre kartları (PCB), plakalar, optik fiberler, kasetler, optik fiberler, entegre devreler gibi MSD'yi depolamak için uygundur. cips ve laboratuvar örneği.
Şartname
Mod# ile F: ESD işlevi, Koyu Mavi renk.
F'siz Mod#: ESD işlevi yok, kirli beyaz renk
modeli |
Kapasite |
İç Boyut (G×D×Y,mm) |
Dış Boyut (G×D×Y,mm) |
Ortalama Güç (W) |
Brüt Ağırlık (kg) |
Maks. Yük/raf (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 litre |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 litre |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Özellik
·İsviçre orijinal ithal nem ve sıcaklık sensörünü benimser.
-Bu, kullanımda yüksek hassasiyet sağlar, ayrıca ESD kuru saklama dolabının hafıza işlevi vardır, güç kesintisinden sonra yeniden ayarlamaya gerek yoktur.
·ABD DuPont anti-statik toz püskürtme ile 1,2 mm kalınlığında galvanizli çelikten imal edilmiştir.
-Sağlam yapı, mükemmel yük taşıma, 18 toz püskürtme işlemi ile yüzey işleme, statik direnç değeri 10'u karşılar6 -108Ω.
· Aşırı nem alarmı + kapı açık alarmı ve veri kayıt sistemi ile donatılmıştır.
-İç nem ayar değerini aştığında veya kapı açıldığında, operatöre hatırlatmak için sesli ve ışıklı alarm verir.
·+15 yıl öngörülen kullanım ömrüne sahip güçlü kuru modül.
- ESD kuru depolama kabini, kurutucu olarak çok gözenekli moleküler eleği benimser, otomatik olarak yenilenebilir, sarf malzemesi ve değiştirme gerekmez.
·Mükemmel hava sızdırmazlık performansı

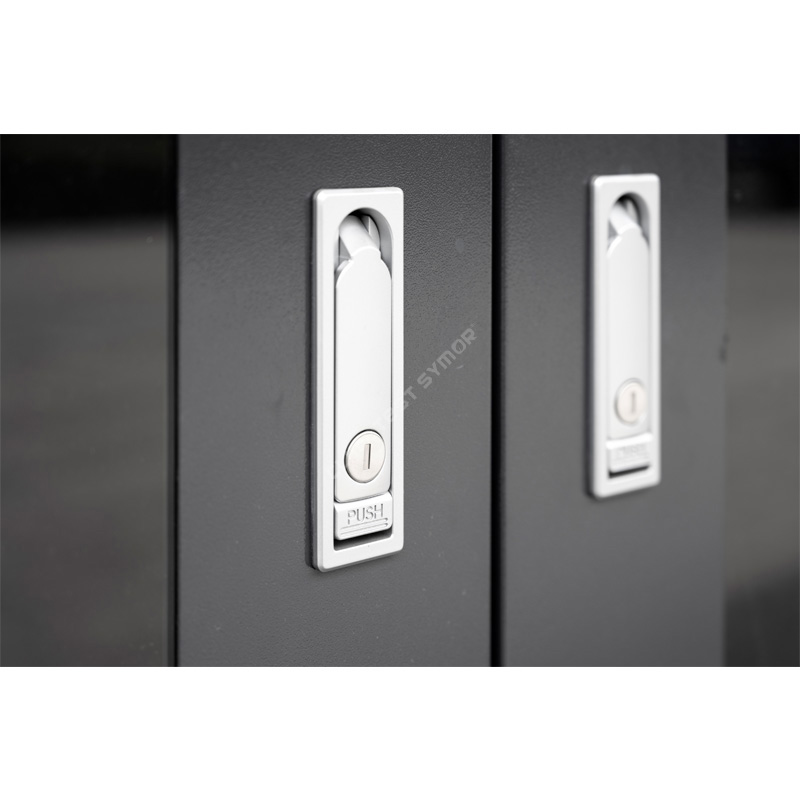

-Kuru kabinin tamamı, nem sızması olasılığını en aza indirmek için basınçlı kilide sahiptir.
40â ESD kuru saklama dolabı nedir?
İklimci Symor® ESD kuru saklama kabini, nemi %20 RH-%60 RH içinde kontrol etmek için kullanılır, bu aralıktaki herhangi bir nem noktası serbestçe ayarlanabilir, ESD kuru saklama kabini, otomatik nem alma teknolojisini benimser.
Kuru ünite elektronik bir kuru kabinin, kuru hava kabininin kalbidir, otomatik olarak üretilebilen sentetik kurutucu ile yapılır ve bakım gerektirmez, bu sentetik kurutucu ömrü + 15 yıldır, değiştirmeye gerek yok, soğutma damlası yok, kurutucu torba yok, nitrojen gerekli değil, tüm nem alma işlemi sessiz ve çevreseldir.
Kurutma ünitesi, içinde en son sentetik kurutucu ve şekil hafızalı alaşımı kullanır, elektrik kesintisinden sonra bile sentetik kurutucu nemi emmeye devam eder, iç nem 24 saat içinde %10 BN'den fazla yükselmemelidir.

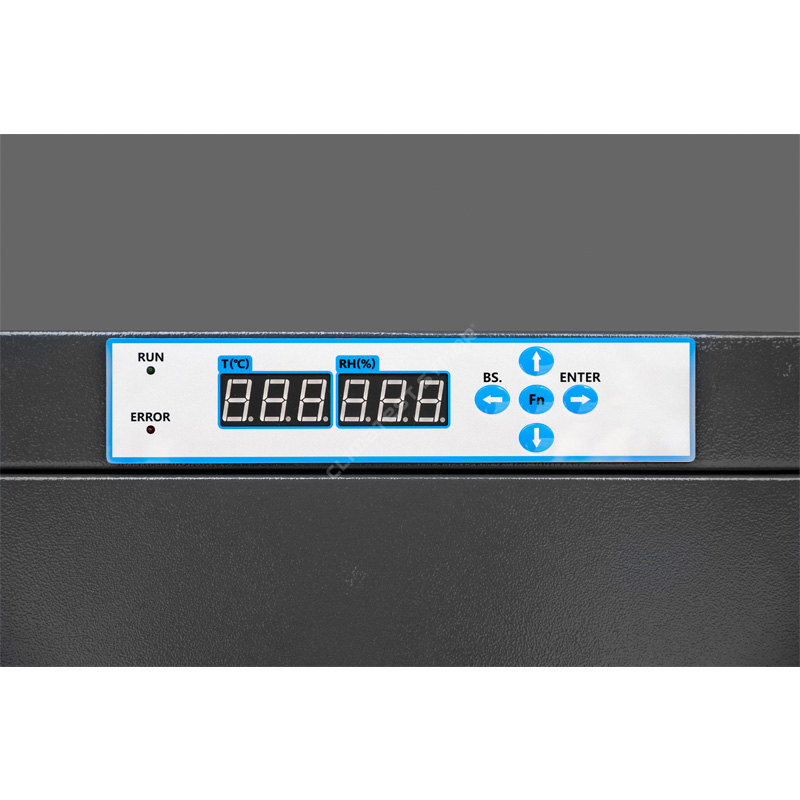

Elektronik için kuru kabin, yüksek doğruluklu İsviçre'den ithal RH ve sıcaklık sensörünü benimser; sensör, sentetik kurutucunun tazelenmesini ve geri dönüşümünü %2 doğrulukla otomatik olarak kontrol eder.
SMT işleminde ESD kuru saklama dolabı neden gereklidir?
ESD kuru saklama kabini uygulamasının artmasıyla birlikte, elektronik imalat ve montaj endüstrisinde elektronik bileşenlerin nem kontrollü olarak saklanması zorunlu hale geliyor. Elektronik bileşenler, fabrika çıkışından önce neme duyarlı seviye (MSL) ile işaretlenmiştir, IPC standardı nem gereksinimini belirtir. ilgili MSL kapsamındaki entegre devreler için şu anda standartta <%5 RH ve <%10 RH nem almalı kuru saklama kabini veya kuru kutuda saklama olmak üzere iki ana öneri vardır. "Paketlenmemiş MSD için, maruz kalma süresi 72 saati geçmediğinde, ESD kuru saklama kabininde belirtilen nem altında (%10 bağıl nem veya %5 %5 bağıl nem gibi) 5 kat veya 10 kat daha uzun süre saklanabilir, zemin ömrü artabilir kurtarıldı.â
Normal depolama |
Yeniden akış süreci |
||
|
|
|
|
Ortamdaki nem paketlere nüfuz eder. |
Isıtma sırasında, kalıbı ve reçineyi ayıran su buharı basıncı artar. |
Su buharı ısıtma altında genişlemeye devam ederek paketleri patlatır. |
Su buharı paketleri kırarak mikro çatlamaya neden olur. |
%20 - %60 BN Serisi nem alma hızı:
(Ortam 25 derece C, nem %60 Bağıl Nem)
Elektronik kuru kabin ve nitrojen kabini arasındaki fark:
1. Azot kabini, inert bir gaz koruma ortamı oluşturmak için kabin içindeki oksijeni sıkmak için nitrojen gazı ile doldurulur, bu şekilde gofretlerin, IC yongalarının ve LED yongalarının oksitlenmesini önleyebilir. Düşük nemi ve oksidasyon önleyici depolamayı karşılamak için nitrojen tasfiyesi, nitrojen saflığının>% 99 olması önerilir, nitrojen kabini mikroelektronik, yarı iletken endüstrilerinde yaygın olarak kullanılır Elektronik kuru kabin, otomatik kuru kabindir, nemi emebilen kuru saklama kabinidir. ve düşük nemli bir depolama ortamı oluşturmak için dışarıya deşarj, nem kontrol yeteneğine sahiptir. 2. Azot kabini, oksijensiz veya düşük oksijenli bir ortam yaratmak için inert gazı kullanır, nitrojen kabinine konulan ürünler temelde neme dayanıklı paketleme, oksidasyonun gerçekleşmesi zordur. Elektronik kuru kabin yalnızca nemi kontrol edebilir, oksidasyon önleme işlevi yoktur, oksijen içeriği ortamla neredeyse aynıdır ortam.
ESD kuru saklama dolabının özellikleri
Bağımsız modüler tasarım: Bu ESD kuru saklama dolabı, patentli bir modüler tasarım, sıcaklık ve nem göstergesi, kontrol sistemi, ısıtma modülü, kuru modüller hızlı bir şekilde değiştirilebilir, bakım basittir, bu bakım verimliliğini önemli ölçüde artırır.
Çevresel tasarım: ESD kuru saklama dolabının tamamı çevreyi kirletecek atık üretmez. Bu model uzun süreli kullanım için tasarlanmıştır, makine gövdesinin ana yapısı eksiksizse, tahribatsızsa, yalnızca arızalı modülü periyodik olarak kontrol edip değiştirmeniz gerekiyorsa, sonsuza kadar kullanılabilir, bu uyumlu en son yeşil tasarımdır. çevre korumaya.
Kolay kullanım: Karmaşık ayarlar yoktur ve personelin eğitime ihtiyacı yoktur, makinenin yalnızca fişe takılması gerekir, tam otomatik olarak çalışabilir. Verimli bir endüstriyel sınıf ESD kuru saklama dolabıdır. Sadece personel eğitim maliyetinden tasarruf etmekle kalmaz, aynı zamanda fabrikanın üretim verimliliğini de büyük ölçüde artırır.
Kalibrasyon hatırlatıcısı: Sensörlerin kayması, ESD kuru depolama kabini doğruluğunu etkiler. ISO düzenlemesine uymak için bu modelde kalibrasyon son kullanma tarihini hatırlatma işlevi sunulmaktadır. Sensör önceden ayarlanmış günleri aştığında, kontrolördeki ondalık nokta kullanıcıya hatırlatmak için yanıp söner, bu fonksiyon insan gücünden etkili bir şekilde tasarruf sağlar.
ESD kuru saklama dolabı hakkında daha fazla bilgi için lütfen www.climatestsymor.com web sitemizi ziyaret edin veya doğrudan sales@climatestsymor.com adresine e-posta gönderin, sizi en kısa sürede geri alacağız, olası işbirliği için hoş geldiniz.
