Neme duyarlı cihazlar için kuru kabin, elektronik üretim endüstrisi için ultra düşük nemli depolama ortamı sağlar, otomatik kuru kabin, yalnızca kurutma depolaması için değil, aynı zamanda elektronik bileşenleriniz için hızlı nem giderme, toz geçirmez ve anti-statik (ESD) koruma sağlar. .
Modeli: TDA435F
Kapasite: 435L
Nem: 20%-60%RH ayarlanabilir
İyileşme süresi: Maks. Kapı açıldıktan 30 dakika sonra 30 saniye sonra kapanır. (Ortam 25â %60 BN)
Raflar: 3 adet, yüksekliği ayarlanabilir
Renk: Koyu mavi, ESD güvenli
İç boyut: G898*D572*Y848 MM
Dış boyut: W900*D600*H1010 MM
Tanım
Climatest Symor® neme duyarlı cihazlar için kuru kabin, nem kontrollü depolama için elektronik bir kuru kabindir, hızlı nem alma ile hassas nem kontrolü yapabilir, SMT kuru kabin MSD, baskılı devre kartları (PCB), plakalar, nano elyaflar, kasetler depolamak için uygundur , optik fiberler, entegre devreler, çipler ve laboratuvar numunesi.
Şartname
F ile Mod#: ESD işlevi, Koyu Mavi renk.
F'siz Mod#: ESD işlevi yok, kirli beyaz renk
modeli |
Kapasite |
İç Boyut (G×D×Y,mm) |
Dış Boyut (G×D×Y,mm) |
Ortalama Güç (W) |
Brüt Ağırlık (kg) |
Maks. Yük/raf (KG) |
TDA98 |
98 litre |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 litre |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435 litre |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435 litre |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 litre |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 litre |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Özellik
·İsviçre orijinal ithal nem ve sıcaklık sensörünü benimser.
-Bu, kullanımda yüksek hassasiyet sağlar, ayrıca neme duyarlı cihazlar için kuru kabin hafıza işlevine sahiptir, güç kesintisinden sonra yeniden ayarlamaya gerek yoktur.
· ABD DuPont anti-statik toz püskürtme ile 1,2 mm kalınlığında galvanizli çelikten yapılmıştır.
-Sağlam yapı, mükemmel yük taşıma, 18 toz püskürtme işlemi ile yüzey işleme, statik direnç değeri 10'u karşılar6 -108Ω.
· Aşırı nem alarmı + kapı açık alarmı ve veri kayıt sistemi ile donatılmıştır.
-İç nem ayar değerini aştığında veya kapı açıldığında, operatöre hatırlatmak için hemen sesli ve ışıklı alarm verir.
·+15 yıl öngörülen kullanım ömrüne sahip güçlü kuru modül.
- Neme duyarlı cihazlar için kuru kabin, kurutucu olarak çok gözenekli moleküler eleği benimser, otomatik olarak yenilenebilir, sarf malzemesi ve değiştirme gerekmez.
· Mükemmel hava geçirmezlik performansı

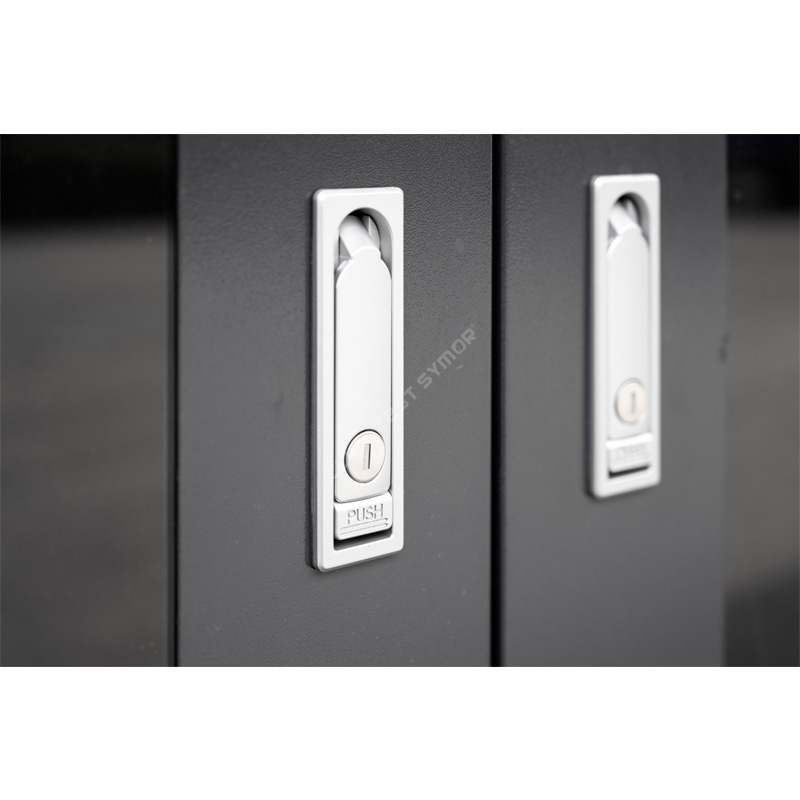

-Kuru kabinin tamamı, nem sızması olasılığını en aza indirmek için basınçlı kilide sahiptir.
Neme duyarlı cihazlar için 40â kuru kabin nedir?
Climatest Symor® neme duyarlı cihazlar için kuru kabin, nemi %20RH-60%RH aralığında kontrol etmek için kullanılır, bu aralıktaki herhangi bir nem noktası serbestçe ayarlanabilir, neme duyarlı cihazlar için kuru kabin, otomatik nem alma teknolojisini benimser.
Kuru ünite elektronik bir kuru kabinin, kuru hava kabininin kalbidir, otomatik olarak üretilebilen sentetik kurutucu ile yapılır ve bakım gerektirmez, bu sentetik kurutucu ömrü + 15 yıldır, değiştirmeye gerek yok, soğutma damlası yok, kurutucu torba yok, nitrojen gerekli değil, tüm nem alma işlemi sessiz ve çevreseldir.
Kurutma ünitesi, içinde en son sentetik kurutucu ve şekil hafızalı alaşımı kullanır, elektrik kesintisinden sonra bile sentetik kurutucu nemi emmeye devam eder, iç nem 24 saat içinde %10 BN'den fazla yükselmemelidir.
Elektronik için kuru dolap, yüksek doğrulukta İsviçre ithal RH ve sıcaklık sensörünü benimser, sensör, sentetik kurutucunun yenilenmesini ve geri dönüşümünü %2 doğrulukla otomatik olarak kontrol eder.
SMT sürecinde neme duyarlı cihazlar için kuru dolap neden gereklidir?
Neme duyarlı cihazlar için kuru dolap uygulamasının artmasıyla birlikte, elektronik imalat ve montaj endüstrisinde elektronik bileşenlerin nem kontrollü olarak saklanması zorunlu hale gelir. Elektronik bileşenler, fabrika çıkışından önce neme duyarlı seviye (MSL) ile işaretlenmiştir, IPC standardı, ilgili MSL kapsamında entegre devreler için nem gereksinimi, şu anda standartta <%5 RH ve <%10 RH olmak üzere iki ana öneri vardır. MSD, maruz kalma süresi 72 saati geçmediğinde, neme duyarlı cihazlar için kuru bir dolapta belirtilen nem altında (%10 bağıl nem altında veya %5 %5 bağıl nem gibi) 5 kat veya 10 kat daha uzun süre saklanabilir, kat ömrü geri kazanılabilir.â
Normal depolama |
Yeniden akış süreci |
||
|
|
|
|
Ortamdaki nem paketlerin içine sızar. |
Isıtma sırasında, kalıbı ve reçineyi ayıran su buharı basıncı artar. |
Su buharı ısıtma altında genişlemeye devam ederek paketleri patlatır. |
Su buharı paketleri kırarak mikro çatlamaya neden olur. |
20%-60%RH Serisi nem alma hızı:
(Ortam 25 derece C, nem %60 BN)
Elektronik kuru kabin ve nitrojen kabini arasındaki fark:
1. Azot kabini, inert gaz koruma ortamı oluşturmak için kabin içindeki oksijeni sıkmak için nitrojen gazı ile doldurulur, bu şekilde gofretlerin, IC yongalarının ve LED yongalarının oksitlenmesini önleyebilir. düşük nem ve oksidasyon önleyici depolamayı karşılamak için nitrojen tahliyesi, nitrojen saflığının>% 99 olması önerilir, nitrojen kabini genellikle mikroelektronik, yarı iletken endüstrilerinde kullanılır. ve dışarıya deşarj, düşük nemli bir depolama ortamı oluşturmak için nem kontrol kabiliyetine sahiptir.2. Azot kabini, oksijensiz veya düşük oksijenli bir ortam oluşturmak için inert gazı kullanır, nitrojen kabinine konulan ürünler, temel olarak neme dayanıklı ambalaj, oksidasyonun gerçekleşmesi zordur. Elektronik kuru kabin sadece nemi kontrol edebilir, oksidasyon önleme işlevi yoktur, oksijen içeriği neredeyse ortamla aynıdır. çevre.
Neme duyarlı cihazlar için kuru kabinin özellikleri
Bağımsız modüler tasarım: Neme duyarlı cihazlar için bu kuru kabin, patentli bir modüler tasarım, sıcaklık ve nem göstergesi, kontrol sistemi, ısıtma modülü, kuru modüller hızlı bir şekilde değiştirilebilir, bakım basittir, bu bakım verimliliğini önemli ölçüde artırır.
Çevresel tasarım: Neme duyarlı cihazlar için kuru kabinin tamamı çevreyi kirletecek atık üretmez. Bu model uzun süreli kullanım için tasarlanmıştır, makine gövdesinin ana yapısı eksiksizse, tahribatsızsa, yalnızca arızalı modülü periyodik olarak kontrol edip değiştirmeniz gerekiyorsa, sonsuza kadar kullanılabilir, bu uyumlu en son yeşil tasarımdır. çevre korumaya.
Kolay kullanım: Karmaşık ayarlar yoktur ve personelin eğitime ihtiyacı yoktur, makinenin yalnızca fişe takılması gerekir, tam otomatik olarak çalışabilir. Neme duyarlı cihazlar için verimli, endüstriyel sınıf bir kuru kabindir. Sadece personel eğitim maliyetinden tasarruf etmekle kalmaz, aynı zamanda fabrikanın üretim verimliliğini de büyük ölçüde artırır.
Kalibrasyon hatırlatıcısı: Sensörlerin kayması, neme duyarlı cihazların doğruluğu için kuru kabini etkiler. ISO düzenlemesine uymak için bu modelde kalibrasyon son kullanma tarihini hatırlatma işlevi sunulmaktadır. Sensör önceden ayarlanmış günleri aştığında, kontrolördeki ondalık nokta kullanıcıya hatırlatmak için yanıp söner, bu fonksiyon insan gücünden etkili bir şekilde tasarruf sağlar.
