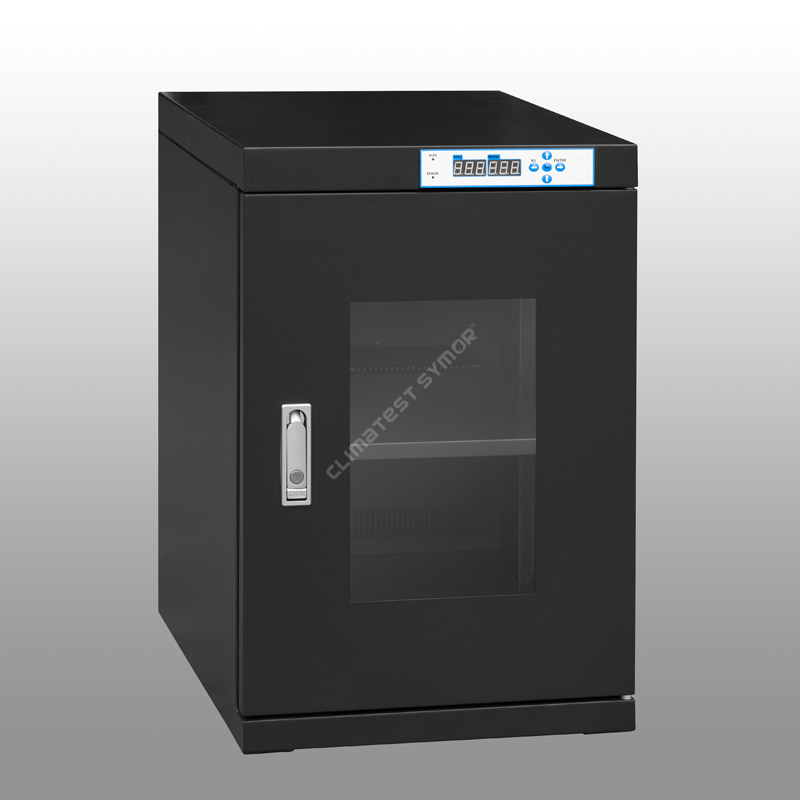

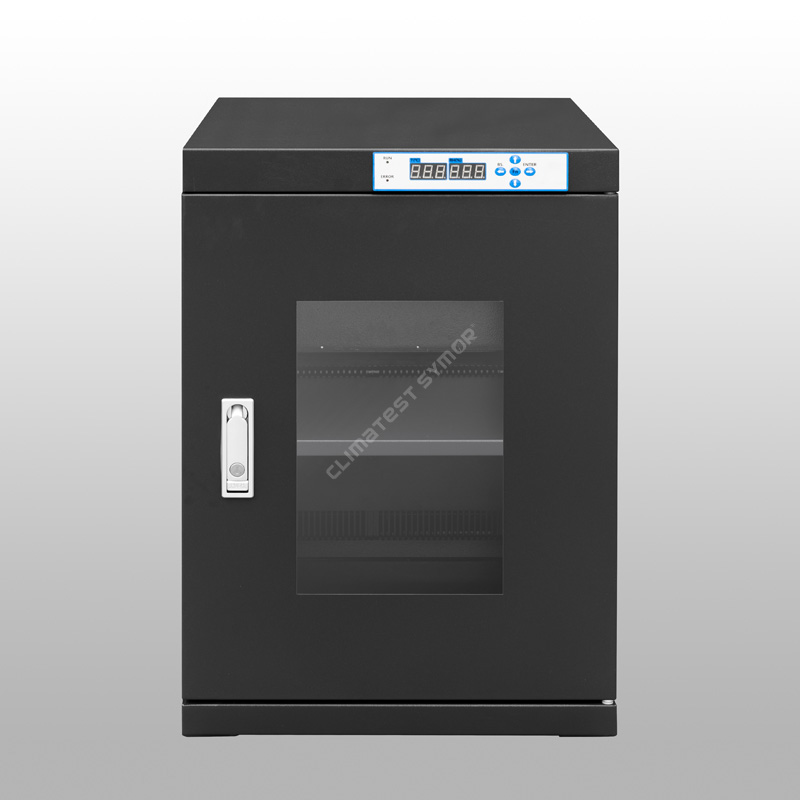

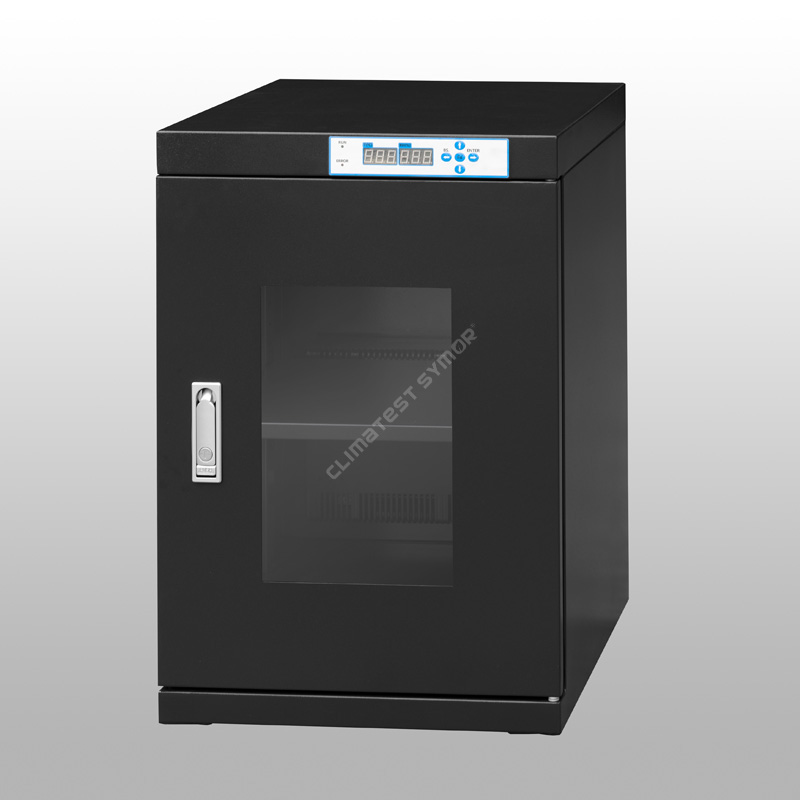

Elektronik cihazlar için kuru kabin, baskılı devre kartları (PCB), plakalar, nano fiberler, kasetler, optik fiberler, entegre devreler, laboratuvar numunesi dahil neme duyarlı bileşenleri ve malzemeleri işlemek için tasarlanmış ultra düşük bağıl nem depolama ortamı sağlar.
Model: TDA98F
Kapasite: 98L
Nem: %20 - %60 Bağıl Nem ayarlanabilir
İyileşme süresi: Maks. Kapı açıldıktan 30 dakika sonra 30 saniye sonra kapanır. (Ortam 25â %60 BN)
Raflar: 1 adet, yüksekliği ayarlanabilir
Renk: Koyu mavi, ESD kasası
İç boyut: W446*D372*H598 MM
Dış boyut: W448*D400*H688 MM
Tanım
İklimci Symor® elektronik için kuru kabin, nem kontrollü kurutma ve depolama kabinidir, çeşitli neme duyarlı cihazların düşük nemli depolanması için hızlı nem alma ile hassas nem kontrolünü korur, kuru kabin sadece ESD güvenli kurutma muhafazası için değil, aynı zamanda hızlı nem giderme ve toz geçirmez.
Şartname
Mod# ile F: ESD işlevi, Koyu Mavi renk.
F'siz Mod#: ESD işlevi yok, beyaz renk
modeli |
Kapasite |
İç Boyut (G×D×Y,mm) |
Dış Boyut (G×D×Y,mm) |
Ortalama Güç (W) |
Brüt Ağırlık (kg) |
Maks. Yük/raf (KG) |
TDA98 |
98 litre |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98 litre |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160 litre |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240 litre |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Özellik
·İsviçre orijinal ithal nem ve sıcaklık sensörünü benimser.
-Bu, kullanımda yüksek hassasiyet sağlar, ayrıca elektronik için kuru kabinin hafıza işlevi vardır, güç kesintisinden sonra yeniden ayarlamaya gerek yoktur.
·ABD DuPont anti-statik toz püskürtme ile 1,2 mm kalınlığında galvanizli çelikten imal edilmiştir.
-Sağlam yapı, mükemmel yük taşıma, 18 toz püskürtme işlemi ile yüzey işleme, statik direnç değeri 10'u karşılar6 -108Ω.

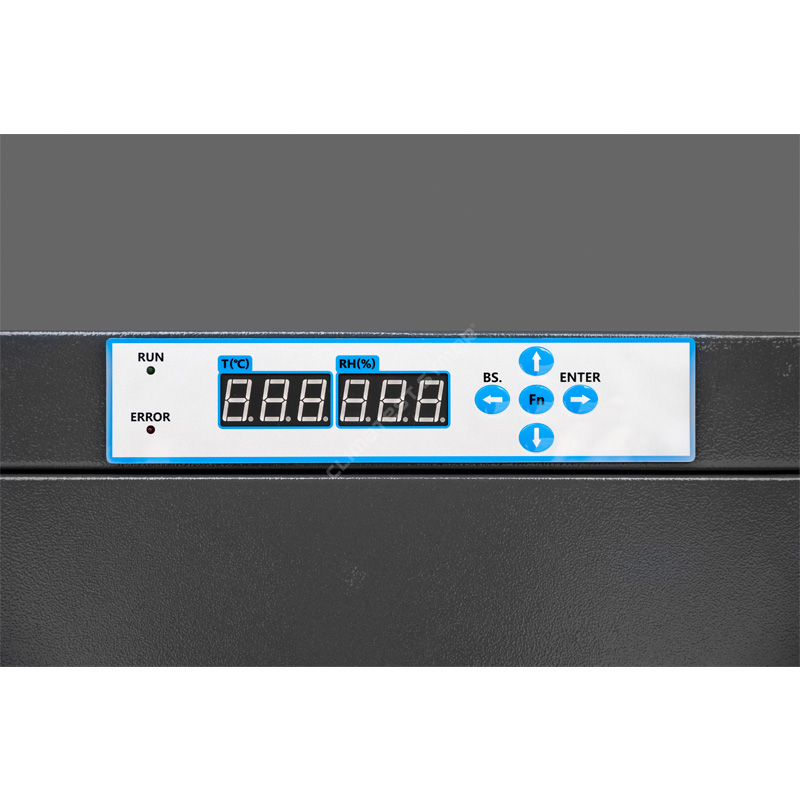

·Aşırı nem alarmı + kapı açık alarmı ve veri kayıt sistemi ile donatılmıştır.
-İç nem ayar değerini aştığında veya kapı açıldığında, operatöre hatırlatmak için sesli ve ışıklı alarm verir.
+15 yıl öngörülen kullanım ömrüne sahip güçlü kuru modül.
- Elektronik cihazlar için kuru kabin, kurutucu olarak çok gözenekli moleküler elek kullanır, otomatik olarak yenilenebilir, sarf malzemesi ve değiştirme gerektirmez.
· Mükemmel hava geçirmezlik performansı

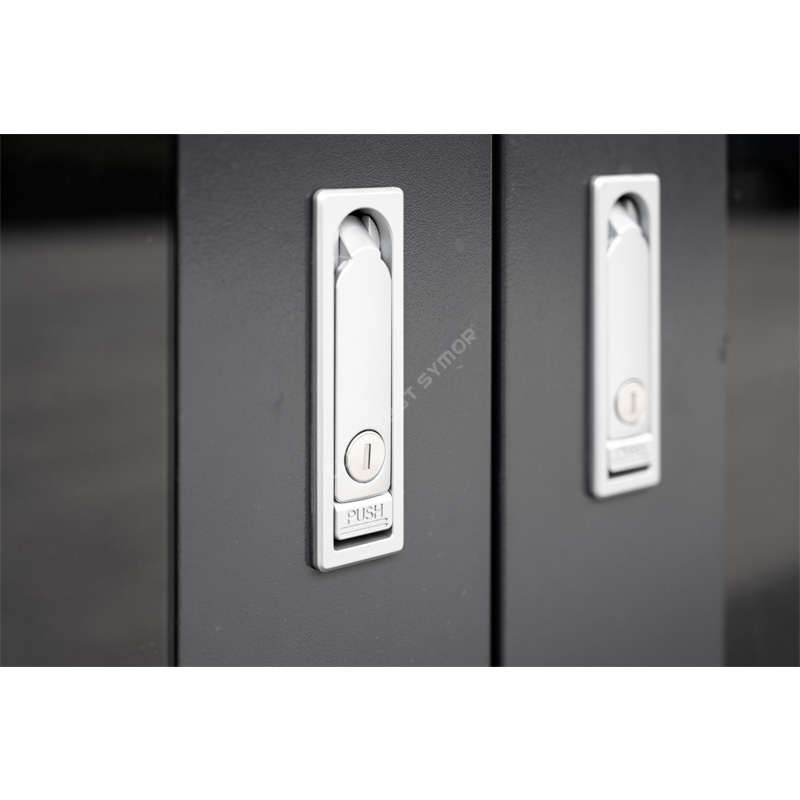

-Kuru kabinin tamamı, nem sızması olasılığını en aza indirmek için basınçlı kilide sahiptir.
Elektronik için 40â kuru kabin nedir?
Climatest Symor® Elektronik cihazlar için kuru kabin, nemi %20RH-60%RH aralığında kontrol etmek için kullanılır, bu aralıktaki herhangi bir nem noktası serbestçe ayarlanabilir, elektronikler için kuru kabin, otomatik nem alma teknolojisini benimser.
Kuru ünite elektronik bir kuru kabinin, kuru hava kabininin kalbidir, otomatik olarak üretilebilen sentetik kurutucu ile yapılır ve bakım gerektirmez, bu sentetik kurutucu ömrü + 15 yıldır, değiştirmeye gerek yok, soğutma damlası yok, kurutucu torba yok, nitrojen gerekli değil, tüm nem alma işlemi sessiz ve çevreseldir.
Kurutma ünitesi, içinde en son sentetik kurutucu ve şekil hafızalı alaşımı kullanır, elektrik kesintisinden sonra bile sentetik kurutucu nemi emmeye devam eder, iç nem 24 saat içinde %10 BN'den fazla yükselmemelidir.
Elektronik için kuru dolap, yüksek doğrulukta İsviçre ithal RH ve sıcaklık sensörünü benimser, sensör, sentetik kurutucunun yenilenmesini ve geri dönüşümünü %2 doğrulukla otomatik olarak kontrol eder.
SMT sürecinde elektronik için kuru dolap neden gereklidir?
Elektronik için kuru dolap uygulamasının artmasıyla birlikte, elektronik imalat ve montaj endüstrisinde elektronik bileşenlerin nem kontrollü olarak saklanması zorunlu hale gelir. Elektronik bileşenler, fabrika çıkışından önce neme duyarlı seviye (MSL) ile işaretlenmiştir, IPC standardı nem gereksinimini belirtir. ilgili MSL kapsamındaki entegre devreler için şu anda standartta <%5 RH ve <%10 RH nem almalı kuru saklama kabini veya kuru kutuda saklama olmak üzere iki ana öneri vardır. "Paketlenmemiş MSD için, maruz kalma süresi 72 saati geçmediğinde, elektronik için kuru bir dolapta belirtilen nem altında (%10 bağıl nem veya %5 %5 bağıl nem gibi) 5 kat veya 10 kat daha uzun süre saklanabilir, zemin ömrü uzayabilir kurtarıldı.â
Normal depolama |
Yeniden akış süreci |
||
|
|
|
|
Ortamdaki nem paketlerin içine sızar. |
Isıtma sırasında, kalıbı ve reçineyi ayıran su buharı basıncı artar. |
Su buharı ısıtma altında genişlemeye devam ederek paketleri patlatır. |
Su buharı paketleri kırarak mikro çatlamalara neden olur. |
%20 - %60 BN Serisi nem alma hızı:
(Ortam 25 derece C, nem %60 Bağıl Nem)
Elektronik kuru kabin ve nitrojen kabini arasındaki fark:
1. Azot kabini, inert gaz koruma ortamı oluşturmak için kabin içindeki oksijeni sıkmak için nitrojen gazı ile doldurulur, bu şekilde gofretlerin, IC yongalarının ve LED yongalarının oksitlenmesini önleyebilir. düşük nem ve oksidasyon önleyici depolamayı karşılamak için nitrojen tahliyesi, nitrojen saflığının>% 99 olması önerilir, nitrojen kabini genellikle mikroelektronik, yarı iletken endüstrilerinde kullanılır. ve dışarıya deşarj, düşük nemli bir depolama ortamı oluşturmak için nem kontrol kabiliyetine sahiptir.2. Azot kabini, oksijensiz veya düşük oksijenli bir ortam oluşturmak için inert gazı kullanır, nitrojen kabinine konulan ürünler, temel olarak neme dayanıklı ambalaj, oksidasyonun gerçekleşmesi zordur. Elektronik kuru kabin sadece nemi kontrol edebilir, oksidasyon önleme işlevi yoktur, oksijen içeriği neredeyse ortamla aynıdır. çevre.
Elektronik için kuru kabinin özellikleri
Bağımsız modüler tasarım: Elektronik için bu kuru kabin, patentli bir modüler tasarım, sıcaklık ve nem göstergesi, kontrol sistemi, ısıtma modülü, kuru modüller hızlı bir şekilde değiştirilebilir, bakım basittir, bu bakım verimliliğini önemli ölçüde artırır.
Çevresel tasarım: Elektronik için tüm kuru kabin çevreyi kirletecek atık üretmez. Bu model, makine gövdesinin ana yapısı eksiksiz, tahribatsız ise, uzun süreli kullanım için tasarlanmıştır, yalnızca hatalı modülün periyodik olarak kontrol edilmesi ve değiştirilmesi gerekir, sonsuza kadar kullanılabilir, bu en son yeşil tasarımdır. çevre korumaya.
Kolay kullanım: Karmaşık ayarlar yoktur ve personelin eğitime ihtiyacı yoktur, makinenin yalnızca prize takılması gerekir, tam otomatik olarak çalışabilir. Elektronik için verimli bir endüstriyel sınıf kuru kabindir. Sadece personel eğitim maliyetinden tasarruf etmekle kalmaz, aynı zamanda fabrikanın üretim verimliliğini de büyük ölçüde artırır.
Kalibrasyon hatırlatıcısı: Sensörlerin kayması, elektronik doğruluğu için kuru kabini etkiler. ISO düzenlemesine uymak için bu modelde kalibrasyon son kullanma tarihini hatırlatma işlevi sunulmaktadır. Sensör önceden ayarlanmış günleri aştığında, kontrolördeki ondalık nokta kullanıcıya hatırlatmak için yanıp söner, bu fonksiyon insan gücünden etkili bir şekilde tasarruf sağlar.
Elektronik için kuru kabin hakkında daha fazla bilgi için lütfen www.climatestsymor.com web sitemizi ziyaret edin veya doğrudan sales@climatestsymor.com adresine e-posta gönderin, sizi en kısa sürede geri alacağız, olası işbirliği için hoş geldiniz.
