Isıtma Fırını Laboratuvarı

Tanım

Isıtma fırını laboratuvarı özellikle numunelerin veya malzemelerin kurutulması için kullanılır; esas olarak sıcak havayı hazne içerisinde dolaştırır. Sıcak hava sirkülasyonu kontrollü bir ortam yaratır, bu da hızlı ve verimli kurutmaya olanak tanır. Laboratuvar ısıtma fırınları, belirli laboratuvar gereksinimlerini karşılamak için farklı boyutlarda ve sıcaklık aralıklarında mevcuttur.

Şartname

Özellik

• Düzgün Sıcaklık Sirkülasyonu: Pişirme fırını içindeki basınçlı hava akışı, sıcaklığın bölme boyunca tutarlı kalmasına yardımcı olur. Bu, numunelerin veya malzemelerin tüm parçalarının aynı kurutma koşullarına maruz kalmasını sağlar.
•Daha Hızlı Pişirme: Sıcak havanın aktif sirkülasyonu pişirme işlemini hızlandırarak pişirme fırınını farklı uygulamalar için uygun hale getirir.
•Doğru Sıcaklık Kontrolü: Bu pişirme fırınları, kullanıcıların uygulamaları için belirli sıcaklık seviyelerini ayarlamasına ve korumasına olanak tanıyan hassas sıcaklık kontrol sistemleriyle donatılmıştır.
•Dijital Kontrol: Fırının üzerindeki akıllı dijital ekran, kurutma işleminin izlenmesini ve kontrolünü kolaylaştırır.

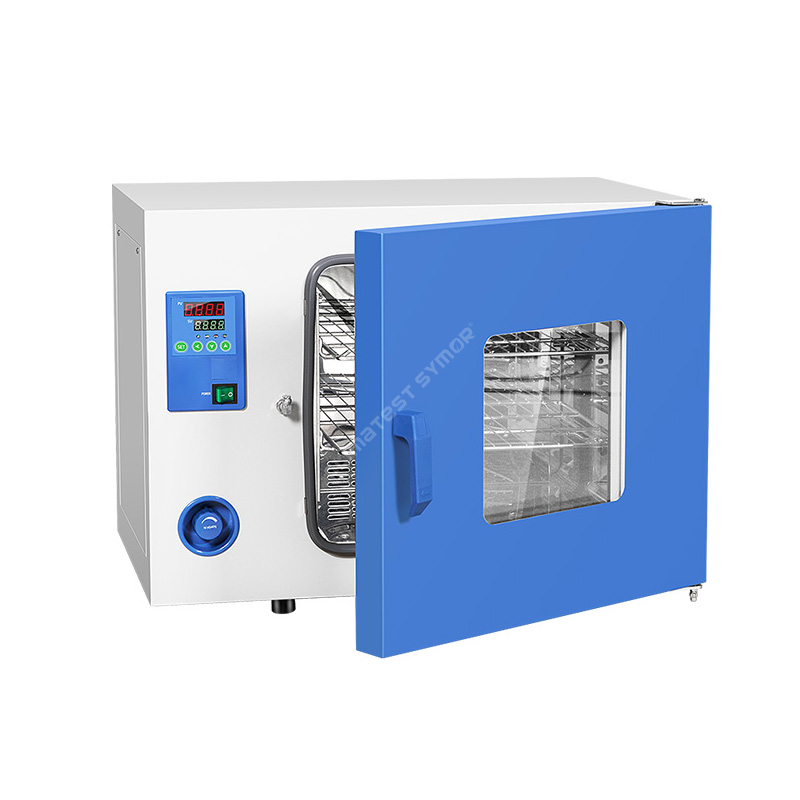

Yapı

Isıtma fırını laboratuvarı genel olarak aşağıdaki bölümlerden oluşur:
• Fırının İçi: Paslanmaya dayanıklı paslanmaz çelik SUS#304'ten yapılmıştır
• Isıtma Elemanı (Isıtıcı): SUS#304 paslanmaz çelikten yapılmıştır, hazne içinde ısı üretir.
• Sirkülasyon Üfleyici: Cebri hava konveksiyonu, eşit sıcaklık dağılımını ve daha hızlı kuruma sağlar.
• Sıcaklık Kontrol Sistemi: Dijital sıcaklık kontrol cihazı, kullanıcıların belirli bir sıcaklığı ayarlamasına ve korumasına olanak tanır.
• Raflar veya Raflar: Numuneler veya materyaller raflara yerleştirilir, farklı numune boyutlarına uyacak şekilde çıkarılabilir ve ayarlanabilir.
• Güvenlik Özellikleri: Aşırı sıcaklık sınırı koruması ve alarmlar.

Isıtma fırını laboratuvarı, hassas sıcaklık kontrolü, düzgün ısı dağılımı ve kontrollü bir ortam sağlayacak şekilde yapılandırılmıştır; laboratuvarlarda ve endüstrilerde çeşitli kurutma ve ısıtma uygulamaları için kullanılırlar.

Başvuru

Isıtma fırını laboratuvarı, elektronik üretim süreçlerinde elektronik bileşenlerdeki nemin uzaklaştırılması için kullanılmaktadır. İşte uygulama örnekleri:

Yüzey Montaj Teknolojisi (SMT): SMT işlemi sırasında elektronik bileşenler, bir seç ve yerleştir makinesi kullanılarak PCB (baskılı devre kartı) üzerine yerleştirilir. Bileşenler yerleştirildikten sonra levhalar, bileşenleri levhaya bağlamak için lehim pastasının eritildiği bir yeniden akış fırınından geçer. Bileşenler ve levhalar işlem sırasında nemi emebileceğinden, ısıtma fırını laboratuvarı fazla suyu uzaklaştırır ve nem nüfuzundan kaynaklanan olası arızaları önler.

Dalga Lehimleme: Dalga lehimleme, PCB'nin alt kısmının, PCB ile elektronik bileşenler arasında sağlam bir bağlantı oluşturan erimiş lehim havuzunun üzerinden geçirilmesini içerir. Dalga lehimlemeden önce PCB, karttaki oksidasyonu gidermek için suda çözünür eritkenle yıkanır. Daha sonra PCB, lehimlemeden önce kalan nemi çıkarmak için bir sıcak hava fırınından geçirilir, böylece oksidasyon, lehimleme işlemi sırasında kirletici maddelere dönüşmez.

Saklama ve Kapsülleme: Elektronik cihazları nemden korumak için, cihazı su geçirmez bir kaplama veya kapsülleme malzemesiyle kaplamak yaygın bir uygulamadır. Bu malzemeler genellikle malzemenin tamamen kürlenmesini sağlamak için yüksek sıcaklıkta pişirme gerektiren bir kürleme işlemi içerir. Cihazların ısıtma fırını laboratuvarına yerleştirilmesi, saksı veya kapsülleme malzemesini kürleyebilir.

Lehim Pastası Uygulaması: Lehim pastası, yeniden akışlı lehimlemeden önce elektronik bileşenleri PCB'ye bağlamak için yaygın olarak kullanılır. Macun, macun formunda karıştırılan metal parçacıklardan ve akıdan yapılır. Lehim pastası nemi emdiğinden, kullanımdan önce pastanın kurutulması çok önemlidir. Isıtma fırını laboratuvarı lehim pastasındaki suyu uzaklaştırarak lehimin düzgün bir şekilde yapışmasını ve lehim bağlantılarının zayıflamasına neden olmamasını sağlar.
Aşırı nem, elektronik bileşenlerin zamanla arızalanmasına veya bozulmasına neden olabilir ve sonuçta onları kullanılamaz hale getirebilir. Sıcak hava fırını, modern elektronik imalat endüstrisinde çok önemlidir. Bu pişirme aletleri, üretim süreci sırasında bileşenlerin içindeki nemi gidererek potansiyel arızaların önlenmesine etkili bir şekilde yardımcı olur.

Genel işlem adımları:
Bir ısıtma fırını laboratuvarındaki çalışma prosedürleri şunlardır:
• Fırını gerekli sıcaklığa kadar önceden ısıtın.
• Malzemeleri rafa yerleştirin, aralarında biraz mesafe bıraktığınızdan emin olun.
• Dijital ekranda sıcaklığı ve pişirme süresini ayarlayın.
• Pişirme işlemi sırasında sıcaklığı izleyin.
• Pişirme süresi bittiğinde fırın otomatik olarak çalışmayı durdurur, lütfen malzemeleri çıkarmadan önce soğumasını bekleyin.

Bazı malzemelerin yüksek sıcaklığa duyarlı olduğunu unutmamak önemlidir; bu nedenle, onlara zarar vermemek için önerilen pişirme sıcaklığına ve süresine uymak önemlidir. Ek olarak, nemin kurutma işlemine yeniden girmesini önlemek için pişmiş malzemeler kuru bir ortamda saklanmalıdır.

Isıtma fırını laboratuvarı nasıl çalışır?
Pişirme işlemi sırasında ısıtıcı havayı ısıtır ve sirkülasyon fanı sıcak havayı tüm kurutma odası boyunca dolaştırır. Sıcak hava dolaşırken, pişirilen ürünlerin suyunu emer. Nem yüklü hava daha sonra havalandırma sistemi aracılığıyla dışarı atılır ve kurutma işlemine devam etmek için kuru sıcak hava tekrar sirküle edilir. Ayarlanan sıcaklığa ulaşılana kadar bu döngüyü tekrarlayın.

Özetle ısıtma fırını laboratuvarı kontrollü bir ortam oluşturur, numuneler veya malzemeler bu fırınlara uygulanarak nemin uzaklaştırılması sağlanır. Hassas sıcaklık kontrolü, eşit ısı dağılımı ve hazne içindeki kontrollü atmosfer, onları çeşitli laboratuvar, araştırma ve endüstriyel uygulamalar için uygun kılar.
