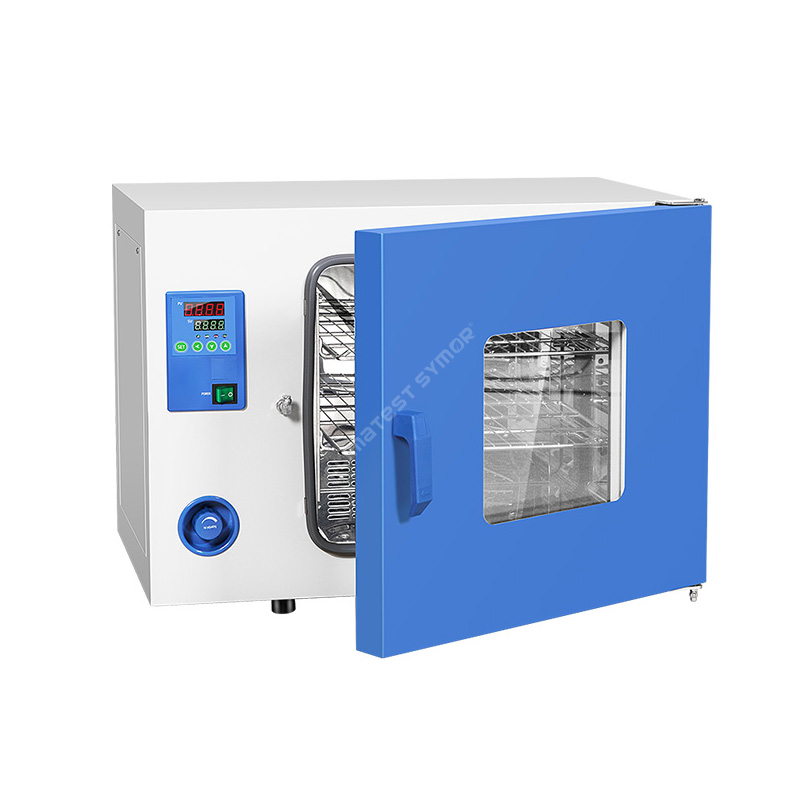

Kuru Isıtma Fırını

Tanım

Kontrollü ortam, bu hızlı ve etkili kuruma sağlar. Özel laboratuvar gereksinimlerini karşılamak için farklı boyutlarda ve sıcaklık aralıklarında mevcutturlar.

Şartname

Özellik

• Düzgün sıcaklık sirkülasyonu
• Örnekleri hızla 300°C'ye kadar ısıtın ve pişirin
• PID mikrobilgisayar dijital ekran denetleyicisi size hassas sıcaklık kontrolü sağlar
• Düşük enerji tüketimi, maliyet tasarrufu

Yapı

Kuru ısı fırını genel olarak aşağıdaki parçalardan oluşur:
• Fırının İçi: Paslanmaya dayanıklı paslanmaz çelik SUS#304'ten yapılmıştır
• Isıtma Elemanı (Isıtıcı): SUS#304 paslanmaz çelikten yapılmıştır, hazne içinde ısı üretir.
• Sirkülasyon Üfleyici: Cebri hava konveksiyonu, eşit sıcaklık dağılımını ve daha hızlı kuruma sağlar.
• Sıcaklık Kontrol Sistemi: Dijital sıcaklık kontrol cihazı, kullanıcıların belirli bir sıcaklığı ayarlamasına ve korumasına olanak tanır.
• Raflar veya Raflar: Numuneler veya materyaller raflara yerleştirilir, çıkarılabilir ve farklı numune boyutlarına uyacak şekilde ayarlanabilir.
• Güvenlik Özellikleri: Aşırı sıcaklık sınırı koruması ve alarmlar.

Kuru ısı fırınları hassas sıcaklık kontrolü, düzgün ısı dağılımı ve kontrollü bir ortam sağlayacak şekilde yapılandırılmıştır; laboratuvarlarda ve endüstrilerde çeşitli kurutma ve ısıtma uygulamaları için kullanılırlar.

Başvuru

Üretim süreçleri sırasında elektronik bileşenlerdeki nemin uzaklaştırılması için kuru ısı fırını kullanılır. İşte uygulama örnekleri:

Yüzey Montaj Teknolojisi (SMT): SMT işlemi sırasında elektronik bileşenler, bir seç ve yerleştir makinesi kullanılarak PCB (baskılı devre kartı) üzerine yerleştirilir. Bileşenler yerleştirildikten sonra levhalar, bileşenleri levhaya bağlamak için lehim pastasının eritildiği bir yeniden akış fırınından geçer. Bileşenler ve levhalar işlem sırasında nemi emebileceğinden, kuru ısıtma fırını fazla suyu giderir ve nem nüfuzundan kaynaklanan olası arızaları önler.

Dalga Lehimleme: Dalga lehimleme, PCB'nin alt kısmının, PCB ile elektronik bileşenler arasında sağlam bir bağlantı oluşturan erimiş lehim havuzunun üzerinden geçirilmesini içerir. Dalga lehimlemeden önce PCB, karttaki oksidasyonu gidermek için suda çözünür eritkenle yıkanır. Daha sonra PCB, lehimleme işlemi sırasında oksidasyonun kirletici maddelere dönüşmemesi için lehimlemeden önce kalan nemi gidermek üzere kuru bir ısı fırınından geçirilir.

Saklama ve Kapsülleme: Elektronik cihazları nemden korumak için, cihazı su geçirmez bir kaplama veya kapsülleme malzemesiyle kaplamak yaygın bir uygulamadır. Bu malzemeler genellikle malzemenin tamamen kürlenmesini sağlamak için yüksek sıcaklıkta pişirme gerektiren bir kürleme işlemi içerir. Cihazların kuru ısı fırınına yerleştirilmesi saksı veya kapsülleme malzemesini sertleştirebilir.

Lehim Pastası Uygulaması: Lehim pastası, yeniden akışlı lehimlemeden önce elektronik bileşenleri PCB'ye bağlamak için yaygın olarak kullanılır. Macun, macun formunda karıştırılan metal parçacıklardan ve akıdan yapılır. Lehim pastası nemi emdiğinden, kullanımdan önce pastanın kurutulması çok önemlidir. Kuru ısı fırını, lehim pastasındaki suyu uzaklaştırarak lehimin düzgün bir şekilde yapışmasını sağlar ve lehim bağlantılarının zayıflamasına neden olmaz.

Aşırı nem, elektronik bileşenlerin zamanla arızalanmasına veya bozulmasına neden olabilir ve sonuçta onları kullanılamaz hale getirebilir. Sıcak hava fırını, modern elektronik imalat endüstrisinde çok önemlidir. Bu pişirme aletleri, üretim süreci sırasında bileşenlerin içindeki nemi gidererek potansiyel arızaların önlenmesine etkili bir şekilde yardımcı olur.

Genel işlem adımları:
Kuru ısıtma fırınındaki çalışma prosedürleri şunlardır:
• Fırını gerekli sıcaklığa kadar önceden ısıtın.
• Malzemeleri rafa yerleştirin, aralarında biraz mesafe bıraktığınızdan emin olun.
• Dijital ekranda sıcaklığı ve pişirme süresini ayarlayın.
• Pişirme işlemi sırasında sıcaklığı izleyin.
• Pişirme süresi bittiğinde fırın otomatik olarak çalışmayı durdurur, lütfen malzemeleri çıkarmadan önce soğumasını bekleyin.

Bazı malzemelerin yüksek sıcaklığa duyarlı olduğunu unutmamak önemlidir; bu nedenle, onlara zarar vermemek için önerilen pişirme sıcaklığına ve süresine uymak önemlidir. Ek olarak, nemin kurutma işlemine yeniden girmesini önlemek için pişmiş malzemeler kuru bir ortamda saklanmalıdır.

Kuru ısı fırını nasıl çalışır?
Pişirme işlemi sırasında ısıtıcı havayı ısıtır ve sirkülasyon fanı sıcak havayı tüm kurutma odası boyunca dolaştırır. Sıcak hava dolaşırken, pişirilen ürünlerin suyunu emer. Nem yüklü hava daha sonra havalandırma sistemi aracılığıyla dışarı atılır ve kurutma işlemine devam etmek için kuru sıcak hava tekrar sirküle edilir. Ayarlanan sıcaklığa ulaşılana kadar bu döngüyü tekrarlayın.

Özetle, kuru ısı fırını, numunelerde veya malzemelerde bulunan nemin uzaklaştırılması için kontrollü bir ortam oluşturur. Hassas sıcaklık kontrolü, eşit ısı dağılımı ve hazne içindeki kontrollü atmosfer, onu laboratuvarlarda, araştırma enstitülerinde ve endüstriyel uygulamalarda popüler kılmaktadır.
