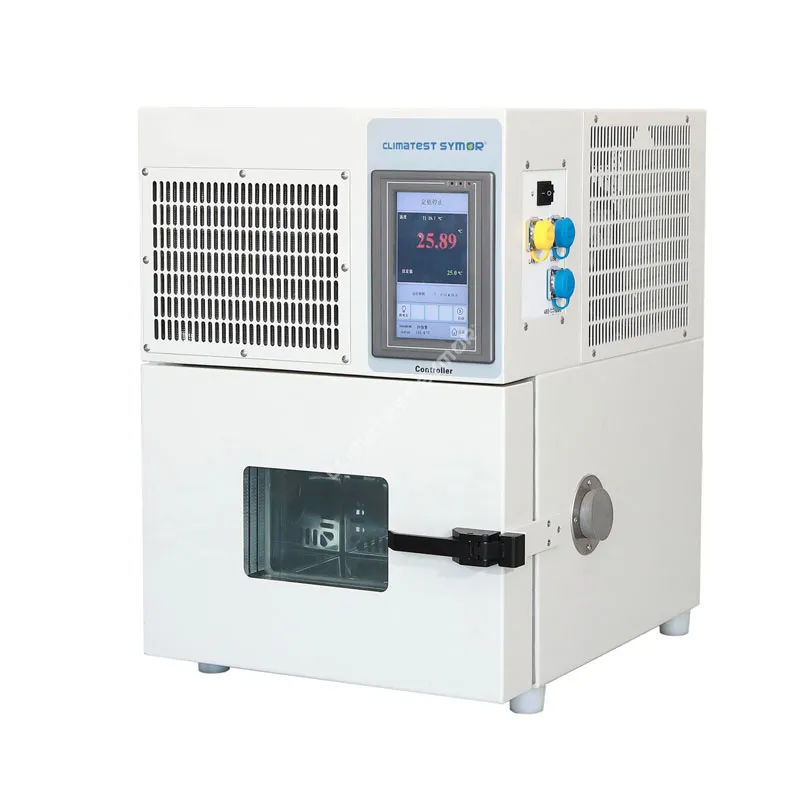

A Küçük Sıcaklık Test OdasıYerde duran sıcaklık odasıyla tamamen aynı termal stres tarama özelliklerini sunar, ancak bir tezgah üstü veya kalabalık bir laboratuvara sığacak kadar az yer kaplar.
Buradaki zorluk, "küçük"ün "daha zayıf" anlamına gelmemesidir. Kompakt mini sıcaklık test odaları, 1,5KW'tan daha az güç tüketirken dakikada 3°C ila 5°C sıcaklık artış hızlarına ulaşır. Bu kılavuz, performans tabloları, mekanik yapı ve pratik uygulama tavsiyeleri de dahil olmak üzere Küçük Sıcaklık Test Odası spesifikasyonlarının eksiksiz bir teknik dökümünü sağlar.
Küçük Sıcaklık Test Odasının Temel Teknik ÖzellikleriKüçük Sıcaklık Test Odasıpazarlama abartılarına güvenemezsiniz. Profesyonel müşteriler veri ister. Aşağıda, bileşen düzeyinde testler için en yaygın boyutlar olan 12 litreden 36 litreye kadar iç hacim arasında değişen yüksek performanslı kompakt sıcaklık test odalarına yönelik standart özellikler yer almaktadır.
| Parametre | Standart Aralık | Mühendislik Notu |
| Dahili Hacim | 12L / 22L / 36L | 12L, tek PCB veya pil hücresi testine uygundur. 36L aynı anda en fazla 3 otomotiv sensörünü barındırır. |
| İç Boyutlar (G x D x Y) | 310×230×200 mm (12L) - 400 x 300 x 300 mm (36L) | Hava akışını korumak için test edilen cihazınızın (DUT) iç alanın 2/3'ünden fazlasını kaplamadığından emin olun. |
| Dış Boyutlar (G x D x Y) | 500×540×650 mm (12L) ila 640×730×920 mm (36L) | Çoğu ünite laboratuvar tezgahlarına uyacak şekilde tasarlanmıştır. |
| Net ağırlığı | 60 kg'dan 90 kg'a | Tezgah yük derecenizi doğrulayın. |
| İç İnşaat | SUS 304 paslanmaz çelik | Oksidasyon direnci sağlar ve kolay temizlenebilirlik sağlar |
| Dış İnşaat | Toz boyalı soğuk haddelenmiş çelik | Paslanmaya dayanıklı, sağlam özellik |
Bu tablodaki özellikler, Küçük Sıcaklık Test Odanızın IEC 60068-2-1 (soğuk) ve IEC 60068-2-2 (kuru ısı) gibi uluslararası test standartlarını karşılayıp karşılamadığını belirler.
| Parametre | Değer (Standart Model) | Eleştirel İçgörü |
| Sıcaklık Aralığı | -40°C ila +130°C | -40°C ticari elektronik testlerinin %95'ini kapsar. |
| Sıcaklık Dalgalanması | ± 0,5°C | Tek bir sensör noktasında kısa süreli stabiliteyi ölçer. |
| Sıcaklık Eşitliği | <2,0°C (@9 puan) | Yük yok |
| Isıtma Hızı | 2,0-3,0°C/dak ortalama | -40°C'den +85°C'ye |
| Soğutma Hızı | 1,0-2,0°C/dak ortalama | +85°C ile -40°C arası. Düşük sıcaklıklarda kompresörün yer değiştirmesi ile sınırlıdır. |
| Sıcaklık Çözünürlüğü | 0,1°C | MEMS sensörlerinin ve osilatörlerin kararlılık testi için yüksek çözünürlük önemlidir. |
A Küçük Sıcaklık Test Odasınormalde mevcut iş akışınıza, veri sistemlerinize ve fiziksel ortamınıza entegre edilir.
Hava Sirkülasyon Sistemi
Tüm modern kompakt odalar cebri hava konveksiyon tasarımı kullanır. Arka duvara monte edilen bir santrifüj fan, kanatlı ısıtıcı ve evaporatör bobini üzerinden havayı çeker ve ardından bunu delikli yan kanallar aracılığıyla dikey olarak dağıtır. Hava hızı 1,5 m/s ile 3,0 m/s arasında olmalıdır. Daha yüksek hızlar homojenliği artırır ancak küçük, hafif numuneleri programlanan artış hızından daha hızlı soğutabilir.
Kablo Bağlantı Noktası ve Aksesuarları
HerKüçük Sıcaklık Test Odasıbir yan erişim bağlantı noktası içermelidir. Standart çap 50 mm'dir (2 inç). Bağlantı noktası, kabloların geçmesine izin verirken bölme contasını koruyan bir silikon kauçuk tapa içerir. Elektrikli DUT'lar için yalnızca kablo bağlantı noktasını kullanın; asla kabloların kapısını kapatmayın.
Raflar ve Yük

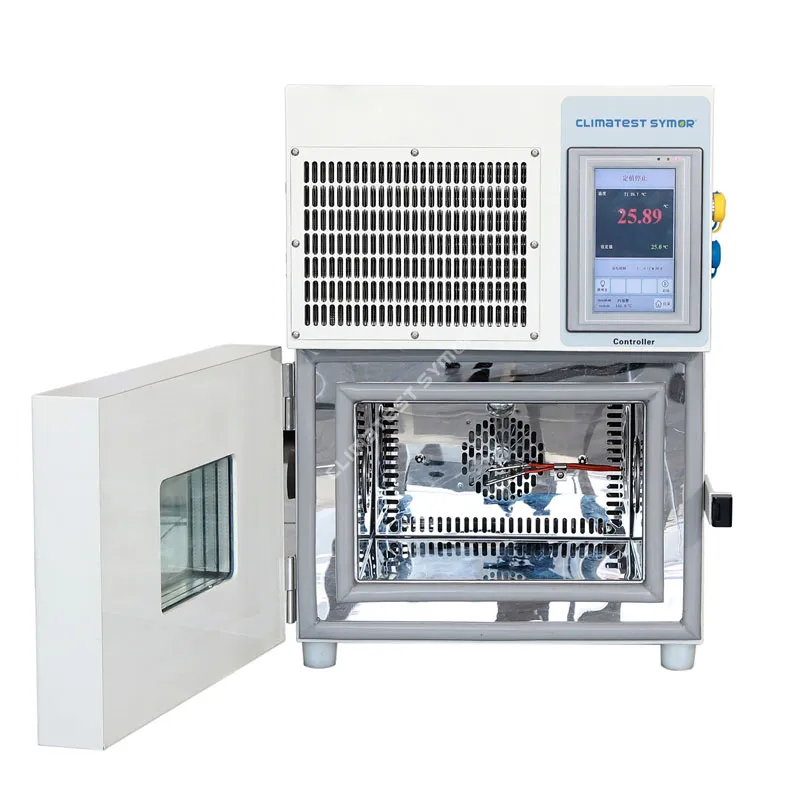

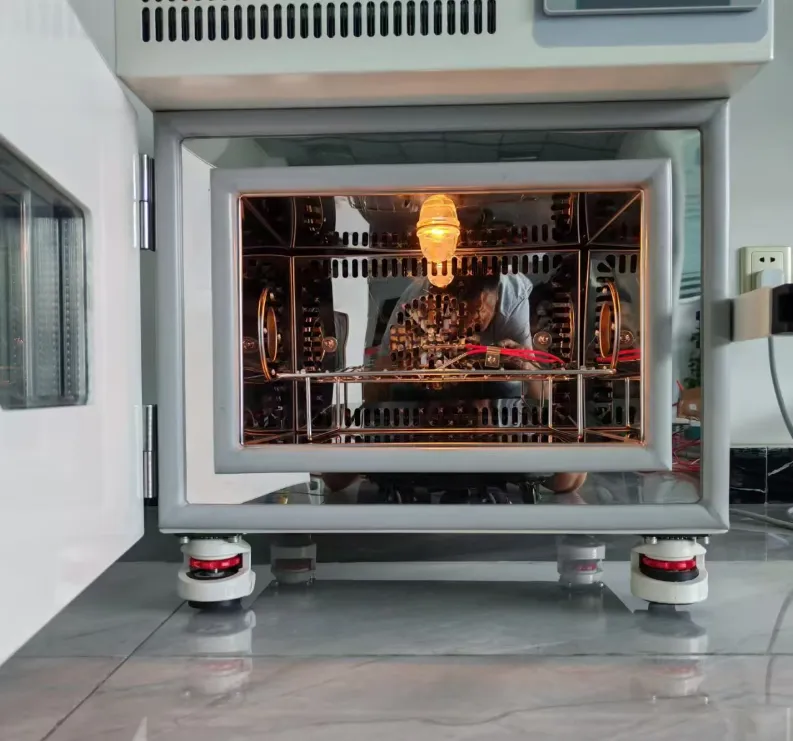

Standart mini sıcaklık bölmesi bir adet paslanmaz çelik raf içerir. Maksimum raf yükü tipik olarak 10 kg ile 20 kg arasında değişir ve alt raf tam hazne kapasitesine göre derecelendirilmiştir.
Aşağıdaki üç soru, Küçük Sıcaklık Test Odası belirlerken laboratuvar yöneticileri, kalite mühendisleri ve satın alma uzmanları tarafından en sık sorulan mühendislik ve operasyonel kaygıları temsil etmektedir.
1: Test örneklerim için Küçük Sıcaklık Test Odasının doğru boyutunu nasıl hesaplarım?
Numunenizin iç hacmin üçte ikisinden fazlasını kaplamadığından ve hiçbir numunenin herhangi bir iç duvarın 10 cm yakınında olmadığından emin olmalısınız.
Üçte bir kuralı hava akışı dinamiklerine dayanmaktadır. Örneğin 36L Küçük Sıcaklık Test Odası seçerseniz toplam numune hacminizin 24 litreyi geçmemesi gerekir. İşte adım adım hesaplama yöntemi:
. DUT boyutlarınızı santimetre cinsinden ölçün: Uzunluk x Genişlik x Yükseklik.
. Tek numune hacmini litre cinsinden hesaplayın: (U x G x Y) / 1.000.
. Toplam numune hacmini elde etmek için numune sayısıyla çarpın.
Ayrıca hava sirkülasyonu için açıklığı koruyun. Hava dönüş plenumu genellikle arka duvarda bulunur. Bunu çok uzun bir numuneyle engellemek büyük sıcaklık yanlılığına neden olacaktır. Güvenilir sonuçlar için her zaman sağlanan delikli rafları kullanın ve numuneleri asla doğrudan odanın zeminine istiflemeyin.
2: Küçük Sıcaklık Test Odamda sıcaklık tekdüzelik testini (haritalama) nasıl yaparım?
En az 9 PT100 sensörlü, kalibre edilmiş çok kanallı bir veri kaydediciye ihtiyacınız olacak
İşte profesyonel yöntem:
. 9 PT100 sıcaklık sensörü, ±0,3°C hassasiyetle kalibre edilmiştir
. 50 ms ila 1 saniye örnekleme hızına sahip veri kaydedici
. Oda aparatı veya tel raf (ısı iletimini önlemek için metalik değildir)
Test prosedürü:
1. 9 sensörü boş haznenin içine şu konumlara yerleştirin:
. 8 köşe (her biri duvardan 50 mm uzakta)
. Geometrik merkez
2. Hazneyi ihtiyacınız olan üç ayar noktasına ayarlayın: -40°C, +25°C ve +85°C
3. Her ayar noktasında 30 dakikalık stabilizasyona (ıslatma süresi) izin verin.
4. Her ayar noktasında sıcaklık verilerini 30 dakika boyunca kaydedin.
5. Düzgünlüğü şu şekilde hesaplayın: (9 nokta arasında kaydedilen en yüksek sıcaklık) eksi (9 nokta arasında kaydedilen en düşük sıcaklık).
Geçme kriterleri: Yüksek kalite içinKüçük Sıcaklık Test Odasıhomojenlik ≤2,0°C olmalıdır. Odanız 3,0°C homojenliği aşarsa, tıkanmış bir fan, arızalı bir ısıtıcı veya düşük soğutucu şarjı olup olmadığını kontrol edin. Bu testi yıllık olarak ve odanın yeri değiştirildiğinde gerçekleştirin.
