Araştırma laboratuvarları, kalite kontrol departmanları ve Ar-Ge mühendislik ekipleri içinMasaüstü Sıcaklık Test OdasıÜrün arızasına karşı ön saf savunmasını temsil eder. İçeri girilebilen test odalarının aksine, tezgah üstü üniteler kompakt bir ayak izi sunar. İster elektronik bileşenleri, PCB kartlarını, pil hücrelerini veya cep telefonlarını test ediyor olun, teknik özellikleri anlamak, tekrarlanabilir ve ilgi çekici veriler oluşturmak için kritik öneme sahiptir.
Bu kılavuz teknik özelliklerin, operasyonel özelliklerin ve satın alma yönergelerinin kapsamlı ve ayrıntılı bir analizini sağlar.
Bir değerlendirirkenMasaüstü Sıcaklık Test Odasıalıcılar genellikle yalnızca minimum ve maksimum sıcaklık sınırlarına odaklanır. Seçim sürecinize yardımcı olmak için yüksek performanslı, programlanabilir Sıcaklık Test Odasının standart özelliklerini derledik. Aşağıdaki veriler, laboratuvar tezgahları için en uygun nokta olan 22 ila 36 litre arasındaki üniteler için endüstri referansını temsil etmektedir.
| Parametre | Standart Şartname | Teknik Bilgi |
| Dahili Hacim | 12L / 22L / 36L(Seçilebilir) | 12L PCB testi için idealdir; 22L ve 36L, pil paketlerini veya daha büyük düzenekleri barındırır. |
| İç Boyutlar (GxDxY) | 310×230×200 mm (12L) - 400 x 300 x 300 mm (36L) | Raf yüklemesini ve hava sirkülasyon açıklığını sağlayın. Numuneleri iç hacmin 3/2'sinden fazla paketlemeyin. |

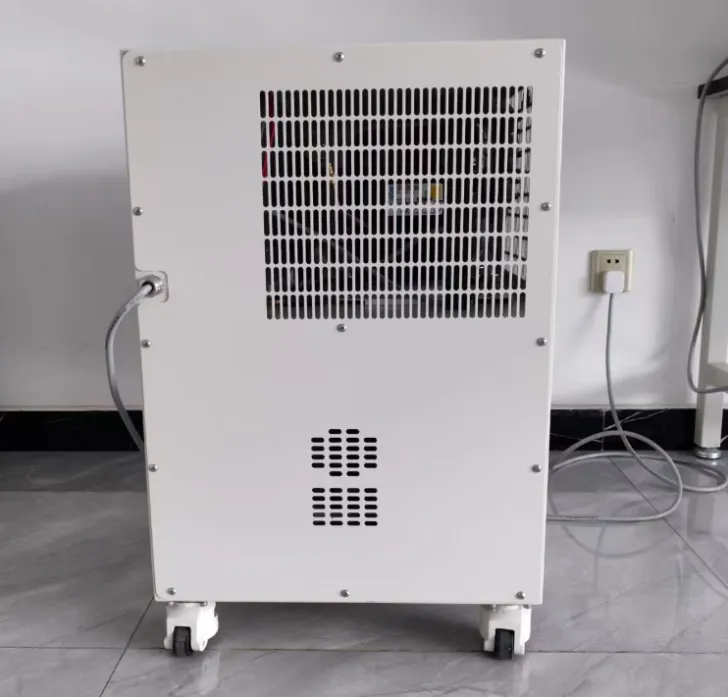

| Dış Boyutlar (GxDxY) | 500×540×650 mm (12L) ila 640×730×920 mm (36L) | Havalandırma için yanlarda 30 cm açıklık gerekir |
| Net ağırlığı | 60 kg'dan 90 kg'a | Masaüstü derecelendirmesi için çok önemlidir. Tezgahınızın statik yükün yanı sıra dinamik titreşimi de destekleyebildiğinden emin olun. |
| İç Malzeme | SUS304 Paslanmaz Çelik (Fırçalanmış / Ayna) | Eşit sıcaklık dağılımı için paslanmaya karşı dayanıklılık ve yüksek yansıtma sağlar. |
Bu Sıcaklık Test Odasının çekirdeğidir. Veri sayfasındaki sayılar gerçek dünya fiziğiyle uyumlu olmalıdır. "Yüksüz" ve "Yüklü" koşullarına dikkat edin.
| Parametre | Standart Şartname | Teknik Bilgi |
| Sıcaklık Aralığı | -40°C ila +130°C (Genişletilmiş seçenekler: -20°C ila +130°C) | -40°C çoğu ticari elektronik için yeterlidir. |
| Sıcaklık Dalgalanması | ± 0,5 °C | Tek bir kontrol noktasında kısa vadeli istikrarı temsil eder. Statik maruz kalma testleri için gereklidir. |
| Sıcaklık Eşitliği | <2,0 °C | Boş çalışma alanındaki 9 noktadaki sıcaklık değişimini ölçer. |
Güvenilirlik büyük ölçüde "Altın Üçgen" tarafından belirlenir: Kompresör, Kontrol Cihazı ve Hava Akışı.
| Parametre | Standart Şartname | Teknik Bilgi |
| Soğutma Hızı | 1,0 °C/dk ila 3,0 °C/dk (+85°C ila -40°C) | Ortalama oran, yük yok |
| Isıtma Hızı | 3,0 °C / dak ila 5,0 °C / dak (-40°C ila +85°C) | Nikrom ısıtıcılar kuru ve hızlı tepki veren ısı sağlar. Daha hızlı oranlar DUT'unuzun yalıtımını stres testine tabi tutar. |
| Kompresör | Hermetik veya Döner (Fransız Tecumseh / Copeland) | Hermetik laboratuvar kullanımı için daha sessizdir; Döner endüstriyel çevrimler için daha dayanıklıdır. |
| Soğutucu | R449A, R448A (Düşük GWP), R404A | AB F-Gaz düzenlemeleri yüksek GWP'li gazları aşamalı olarak kaldırıyor. Yerel çevre yasalarına uygunluğu sağlayın. |
| Hava Sirkülasyonu | Santrifüj Sirocco Fan | Zorunlu hava konveksiyon alanı oluşturur. |
SymorMasaüstü Sıcaklık Test Odası üniteleri, basit termostatlardan gelişmiş veri toplama platformlarına doğru gelişmiştir.
Kontrolör operasyonun beynidir.
Programlanabilir Kontrolör

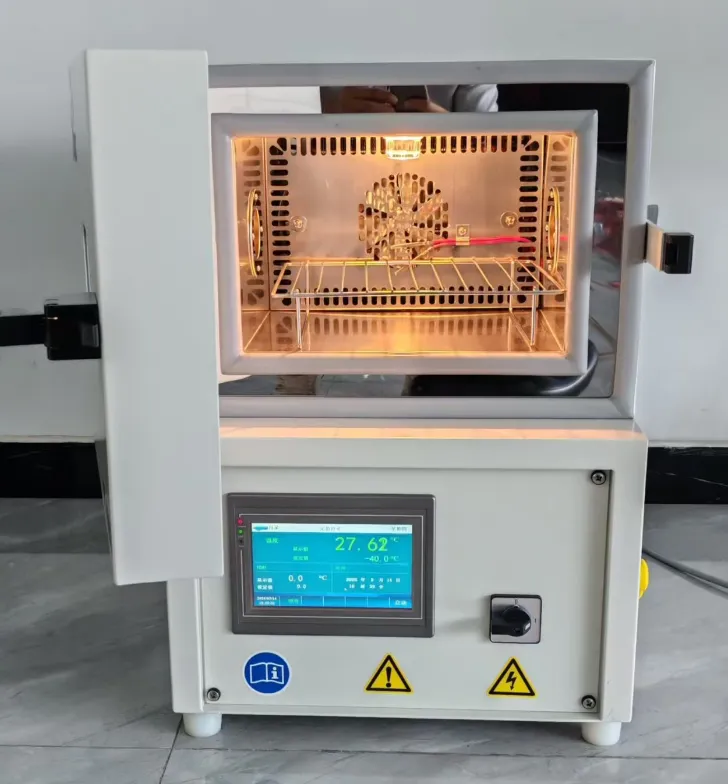

Tezgah Üstü Sıcaklık Test Odaları7” programlanabilir LCD dokunmatik ekran denetleyicisini kullanın.
Program Kapasitesi: 999 tekrar döngüsü ile minimum 120 bölüm.
İletişim: Standart RS-232, RS-485 ve Ethernet (RJ-45) bağlantısı.
Geçmiş Verilerini Dışa Aktarma: USB flash sürücüler için indirme desteği. Veriler, özel biçimlendirme olmadan doğrudan Excel'e (.csv veya .xls) aktarılmalıdır.
Bağımsız Aşırı Sıcaklık Koruması: Ana denetleyici arızalanırsa ısıtıcıya giden gücü kesen ayrı bir mekanik sınırlayıcı.
Soğutma Aşırı Yükü: Kompresörü korumak için yüksek basınç anahtarları ve termal röleler.
Kablo Bağlantı Noktaları: Yan taraftaki standart Φ 50 mm kablo deliği (silikon fişli), test örneğinize güç bağlamanıza olanak tanır (Canlı Yük İzleme).
Evet, enerji verilen ürünleri test edebilirsiniz ancak "Isı Yükünü" hesaba katmalısınız.
Ürününüz haznenin içinde açıldığında enerjiyi ısı şeklinde dağıtır. Bu, özellikle çok düşük bir sıcaklığı (örn. -40°C) korumaya çalışıyorsanız, odanın soğutma sistemine ekstra "iş" ekler.
İşte profesyonel yaklaşım:
1. Yükü Hesaplayın: Test edilen cihazınızın watt değerini (DUT) belirleyin. Genel bir kural, her 100 watt DUT ısısı için sisteme 1°C ısı yükü eklemenizdir.
2. Azaltma Eğrileri: Çoğu üretici bir "Canlı Yük Kapasitesi" tablosu sağlar. Örneğin, +23°C'de bir oda 1000W'ı kaldırabilir, ancak -40°C'de bu 250W'a düşer.
3. Bağlantı: Güç kablolarınızı DUT'a yönlendirmek için daima özel yan kablo portunu (Φ 50mm) kullanın. Kapı contasındaki kabloları asla ezmeyin; bu, hava geçirmez bütünlüğü bozar ve ciddi buzlanmaya neden olur.
Sıcaklık homojenliği spesifikasyonları (örn. ±1,0°C) tipik olarak "Yüksüz" koşullar altında ölçülür. Örnekleri içine yerleştirdiğinizde termal bariyer görevi görürler. Numuneleri ısıtmak veya soğutmak için havanın numunelerin etrafından akması gerekir. Hazneyi toplam hacminin %30-40'ından fazla doldurursanız, santrifüj fandan gelen hava akışını engellersiniz.
Çözüm: Fan girişinin etrafında (genellikle üstten veya arkadan) en az 10 cm boşluk bırakın. Dikey hava akışına izin vermek için delikli raflar kullanın.
Isı Emici Etkisi: Numuneleriniz kalın metalden (alüminyum veya çelik) yapılmışsa, yüksek termal kütleye sahiptirler. Havadan daha yavaş ısınıp soğuyacaklar ve geçici bir sapma (gecikme) yaratacaklar. Kontrol cihazı bunu "ıslatma" (bekletme) süresi sırasında düzeltecektir.
Odanızı en az 12 ayda bir veya ASTM E220 / ISO 17025 standartlarına göre kalibre etmelisiniz. FDA (Tıbbi cihazlar), FAA (Havacılık) veya Otomotiv (IATF 16949) uyumluluğu için test yapıyorsanız kalibrasyon konusunda pazarlık yapılamaz.
Süreç: Sertifikalı bir teknisyen, boş çalışma alanının belirli konumlarına (köşeler ve merkez) 9 ila 15 termokupl içeren bir "Veri Kaydedici" yerleştirir.
Ölçülen şey: Tekdüzelik (en sıcak ve en soğuk nokta arasındaki fark), Dalgalanma (zaman içindeki stabilite) ve Doğruluk (okumanın NIST tarafından izlenebilir bir standarda ne kadar yakın olduğu) test edilir.
Kurum İçi Kontroller: Haznenin yıllık sertifikalar arasında kaymadığından emin olmak için, el tipi bir referans probu ile buz banyosu (0°C) ve kaynar su (100°C) kullanarak günlük "İki Noktalı Kontrol" gerçekleştirin.
